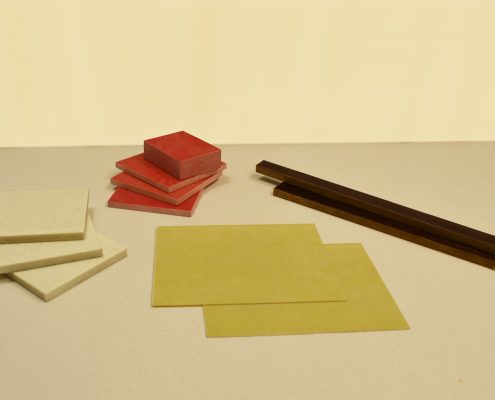

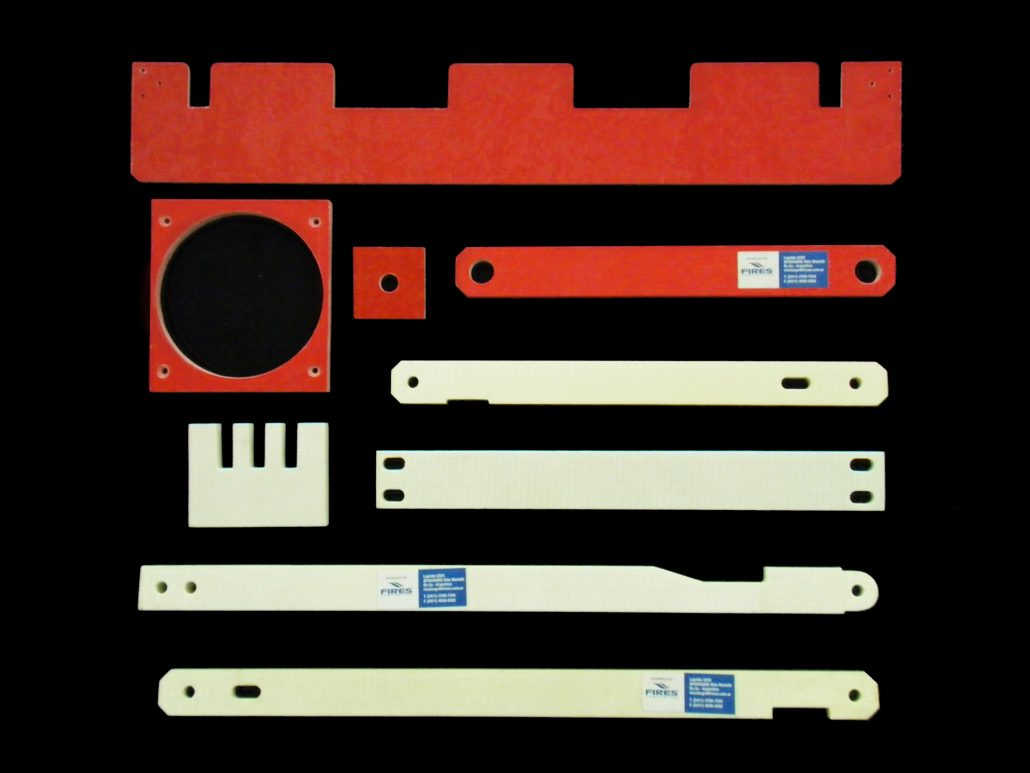

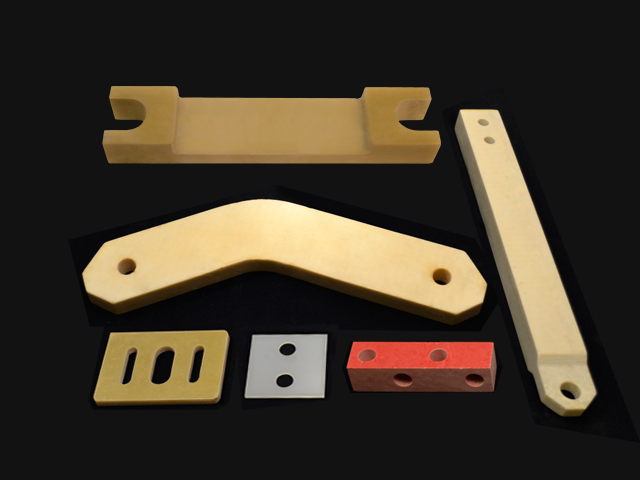

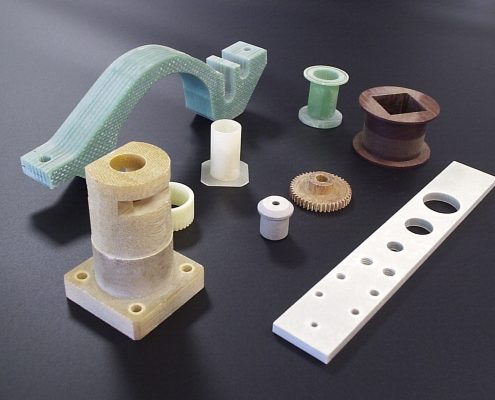

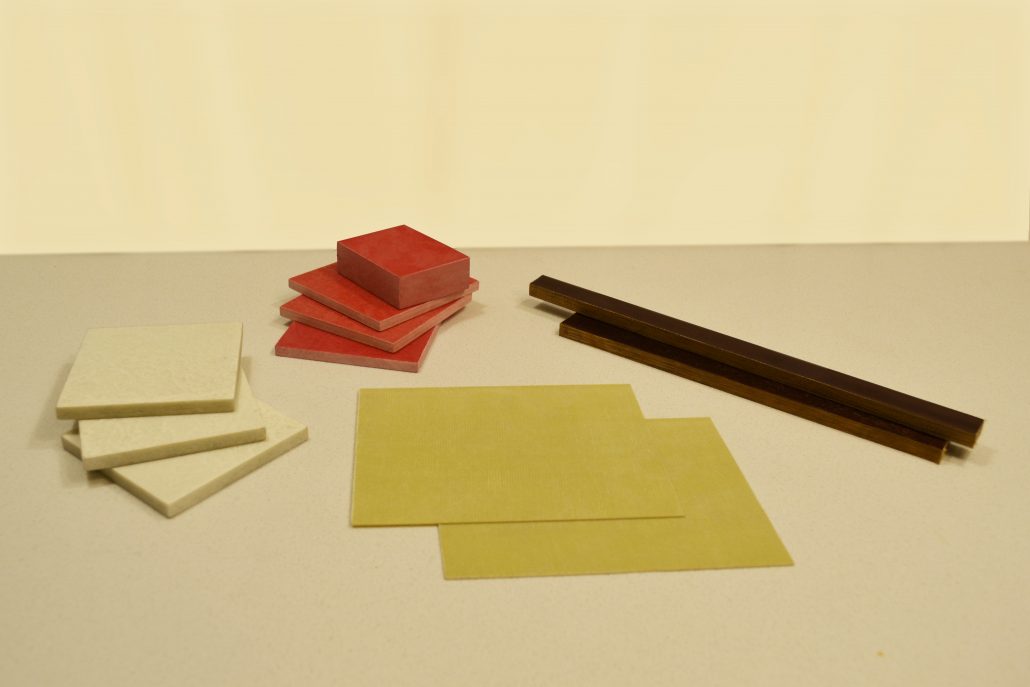

MECANIZADO DE PIEZAS PLÁSTICAS

MECANIZADO DE PIEZAS PLÁSTICAS MICARTA, GRILON, APM, UHMW, DELRIN, PTFE, EPOXI, PRFV

Productos

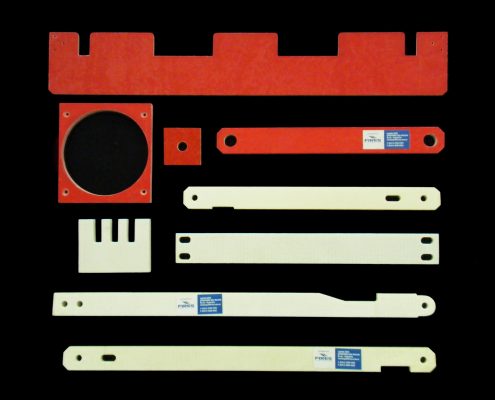

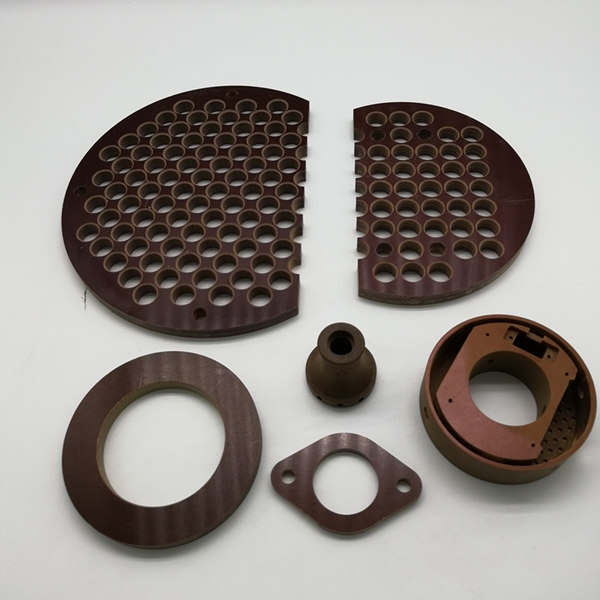

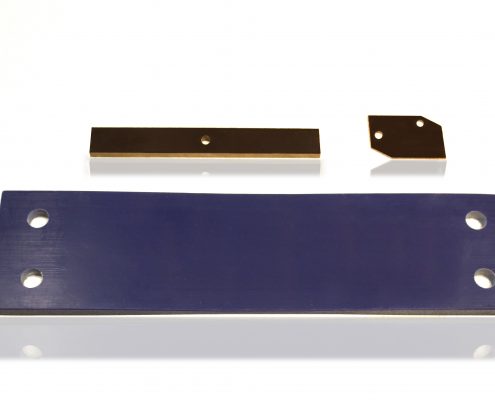

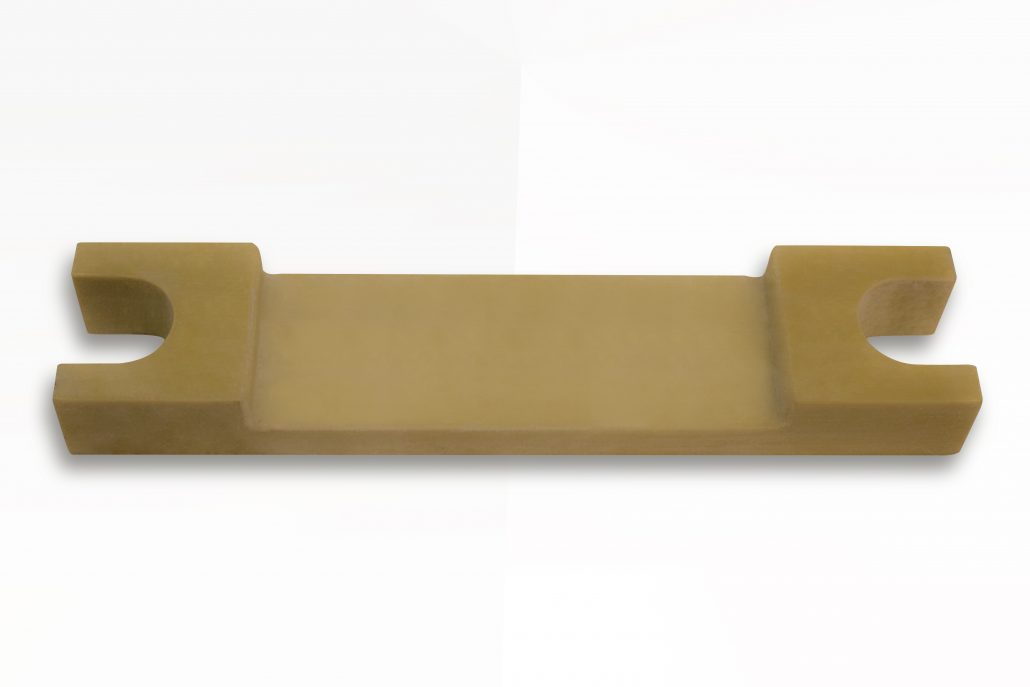

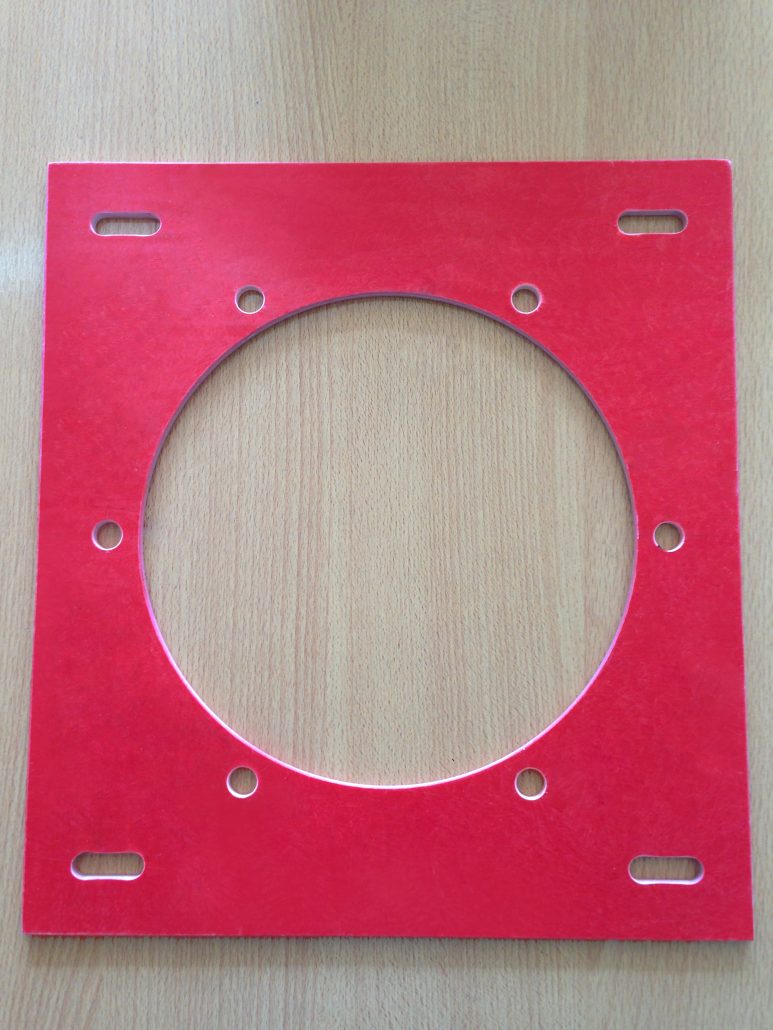

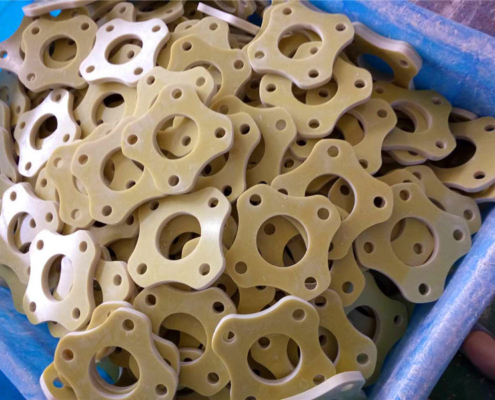

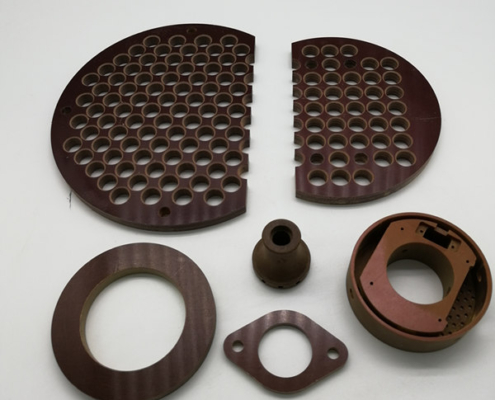

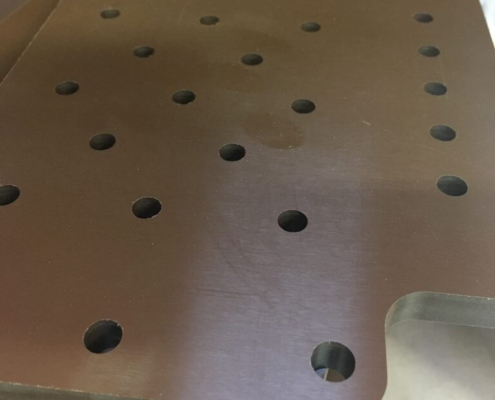

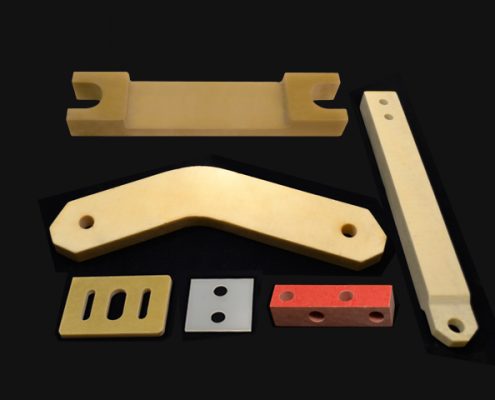

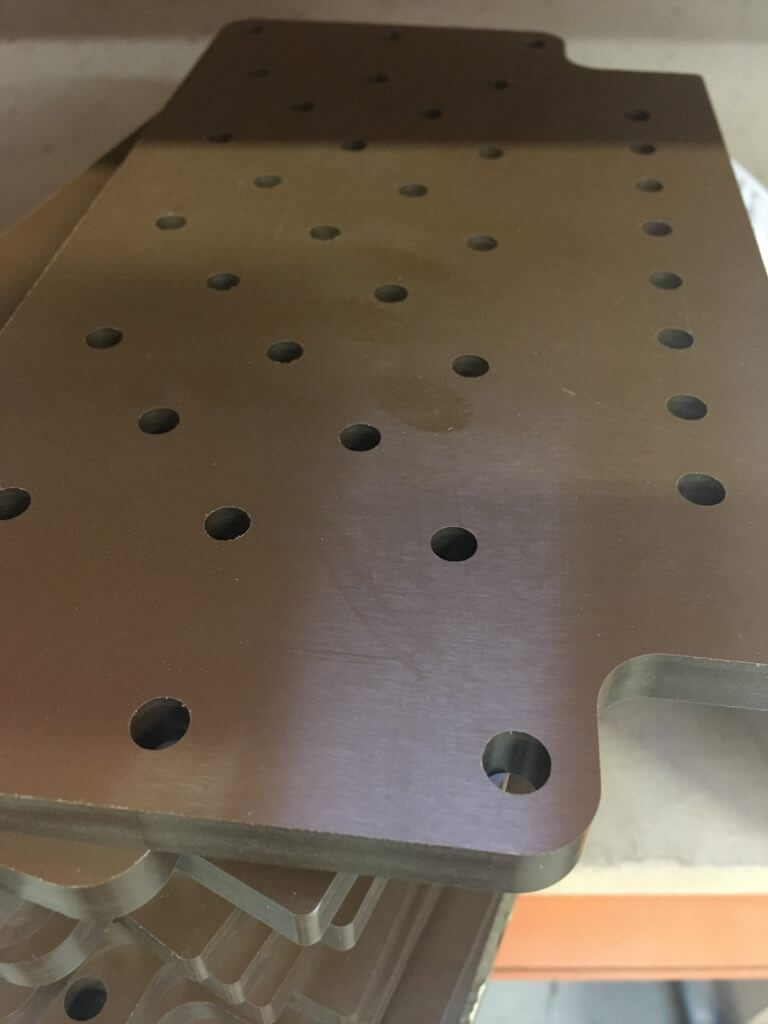

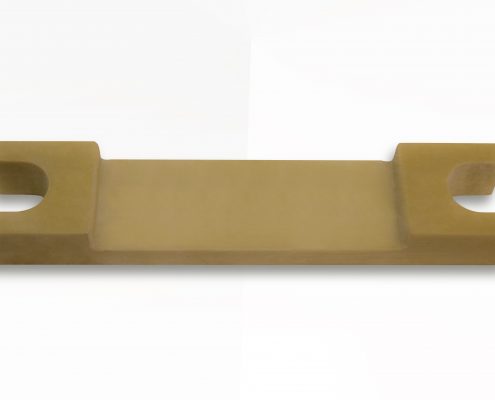

Mecanizamos según plano de todo tipo de piezas en pertinax, micarta, prfv, epoxi/vidrio, teflon etc.

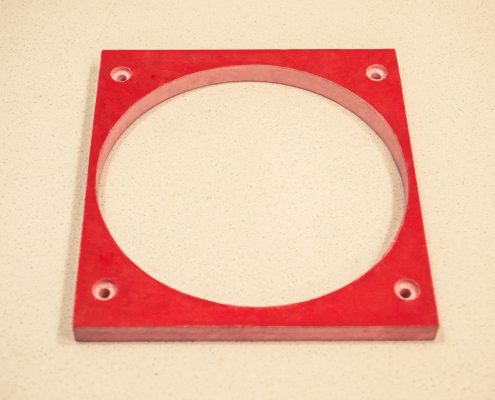

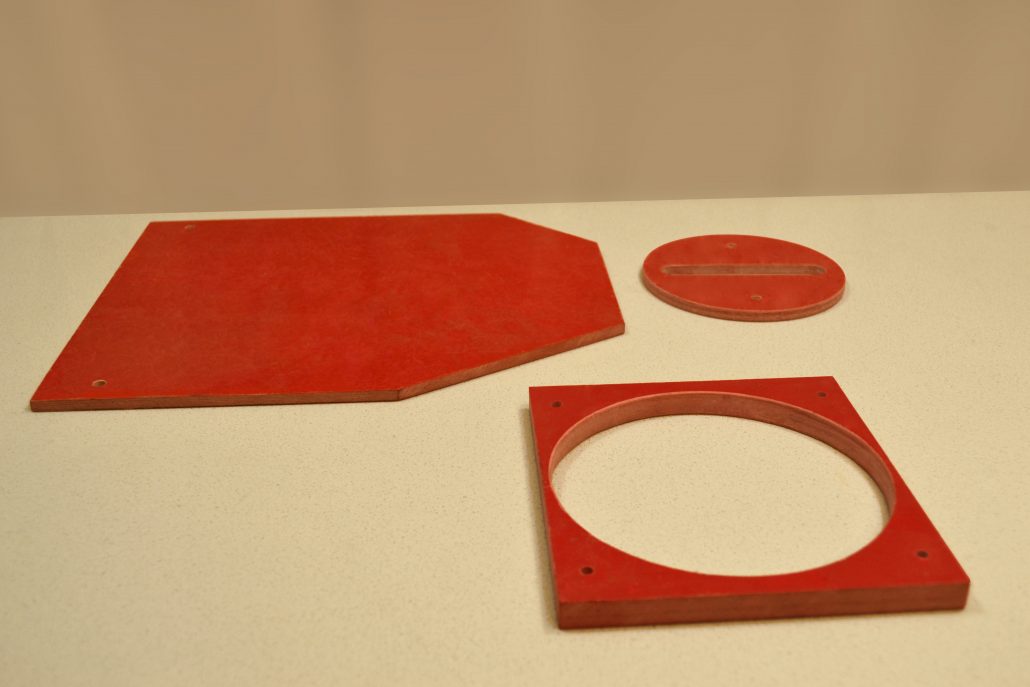

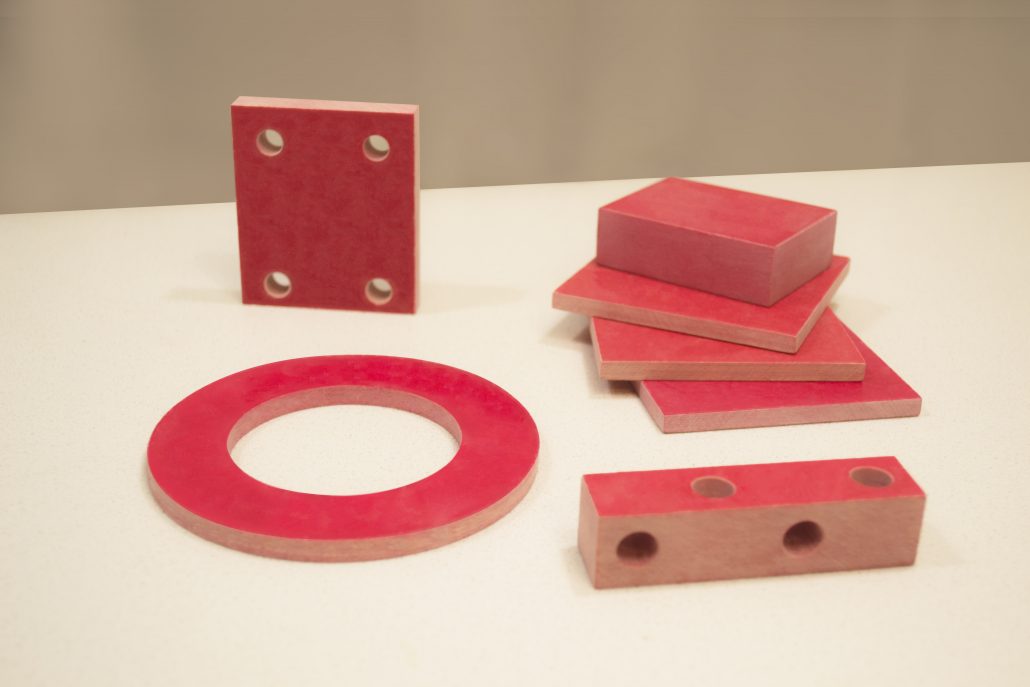

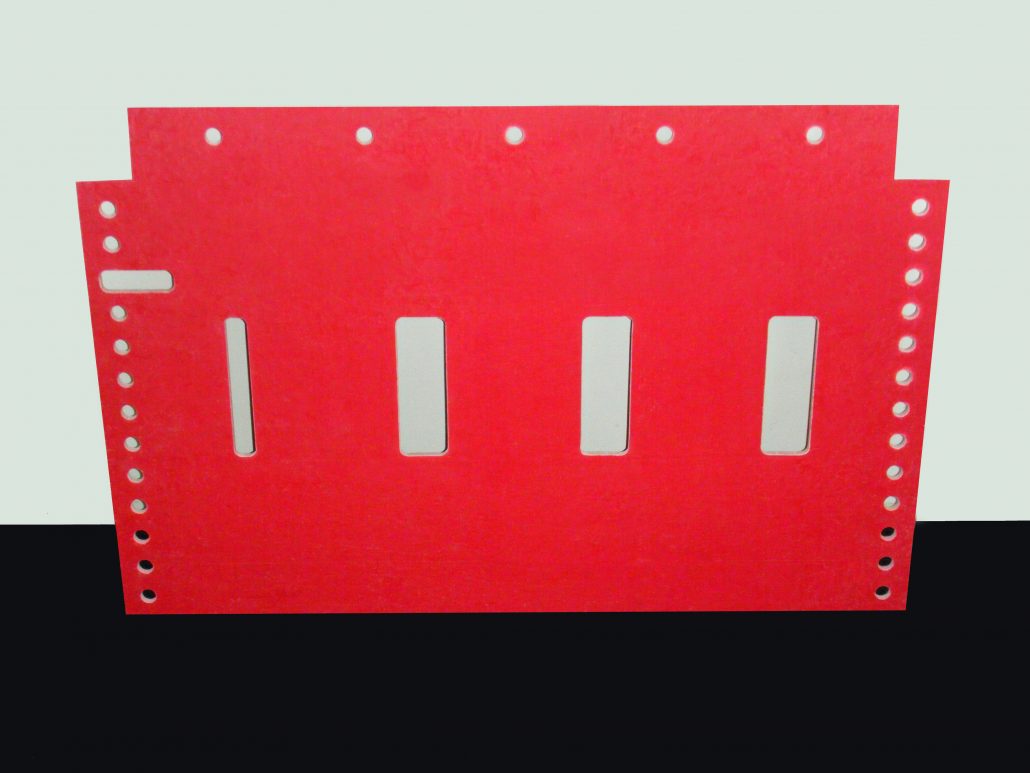

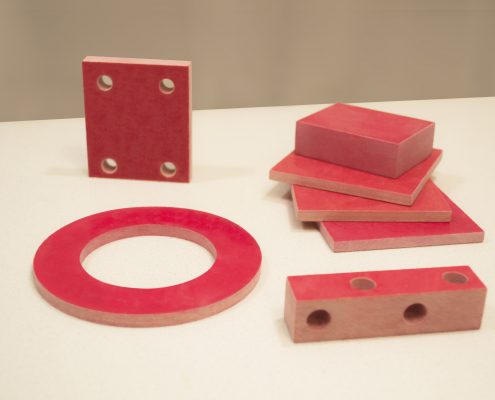

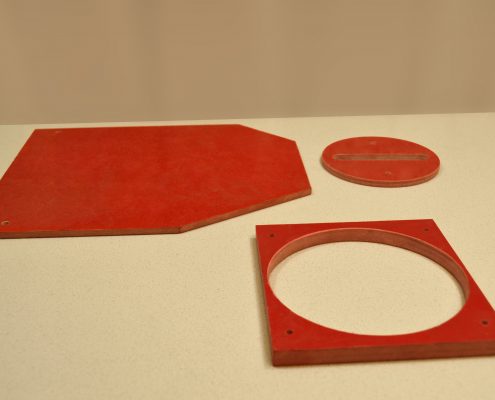

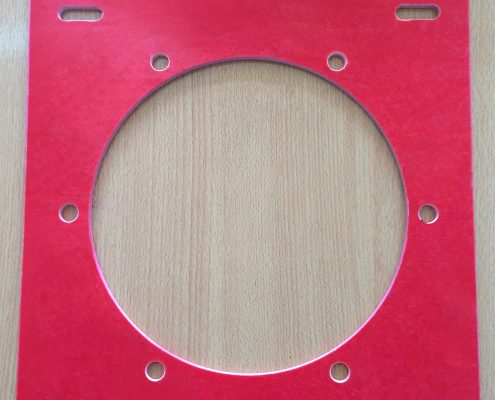

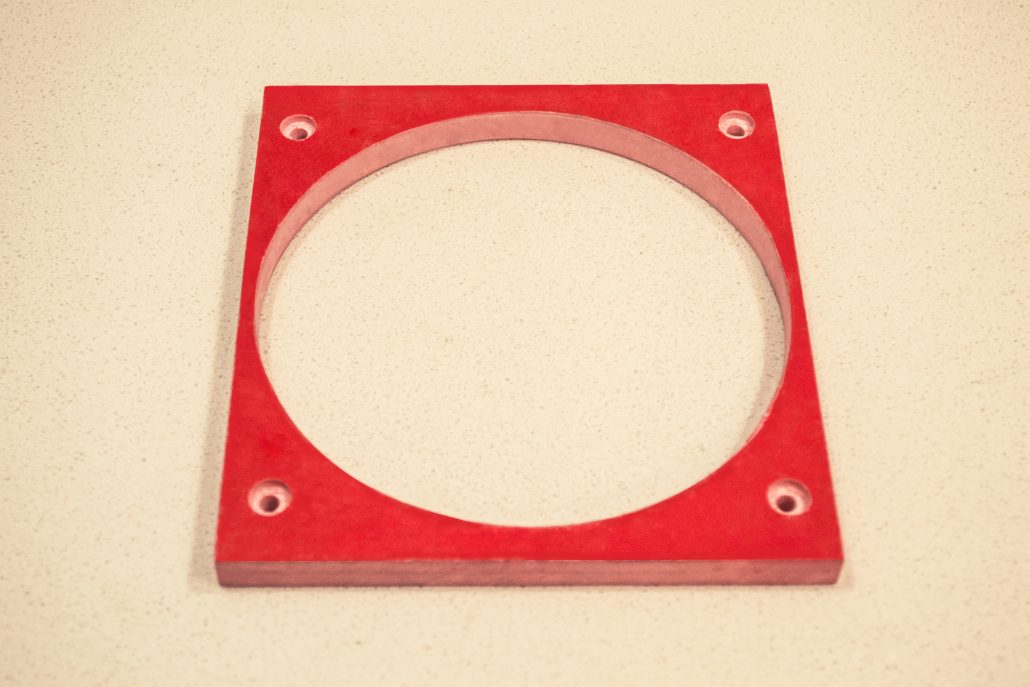

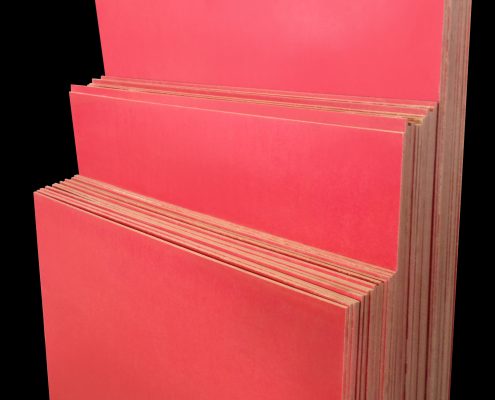

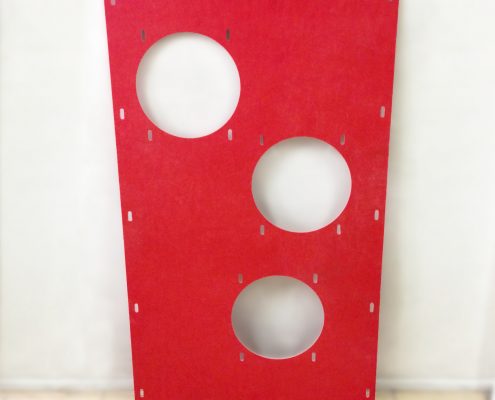

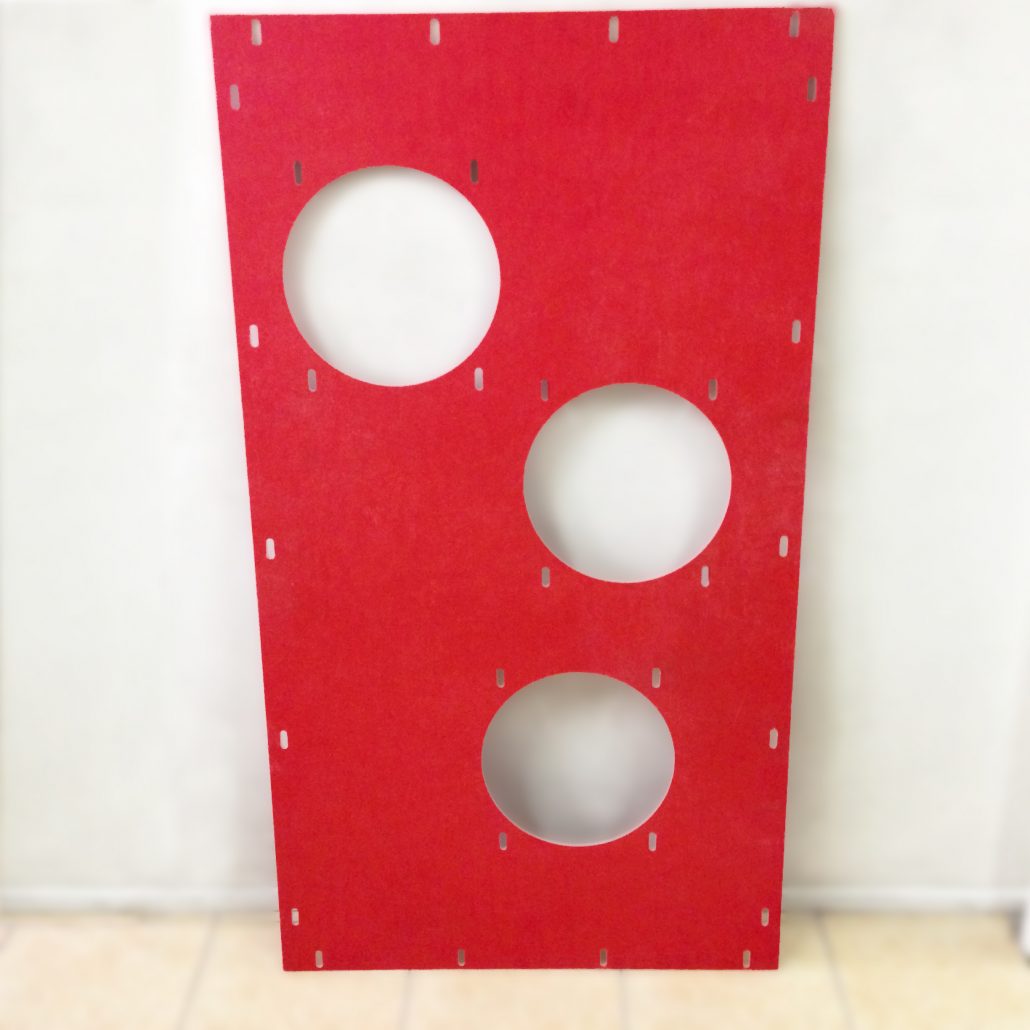

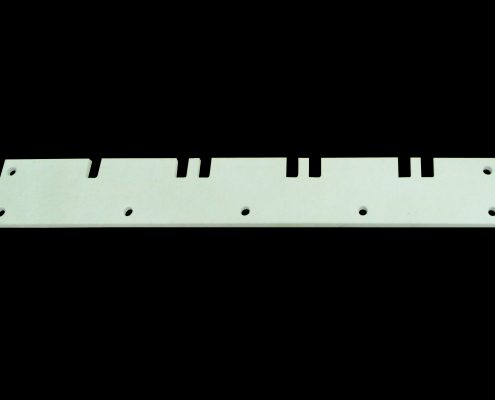

PRFV (GPO3)

Productos

Pieza según plano, laminados.

Laminado aislante compuesto por filamentos de fibra de vidrio impregnados en resina poliéster constituido por calor y presión formando placas rigidas de elevada resistencia mecánica y aislación eléctrica.La resistencia mecánica del mismo dependerá de la clase de refuerzo de vidrio y la cantidad del mismo que serán especificados según la aplicación del producto.

Se comercializa en planchas o en piezas mecanizadas según plano.

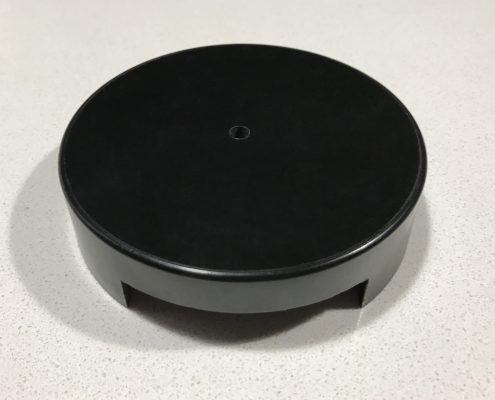

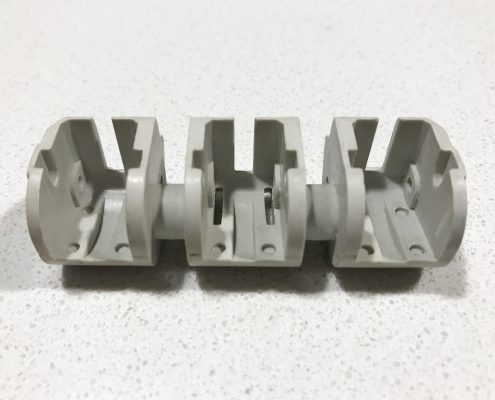

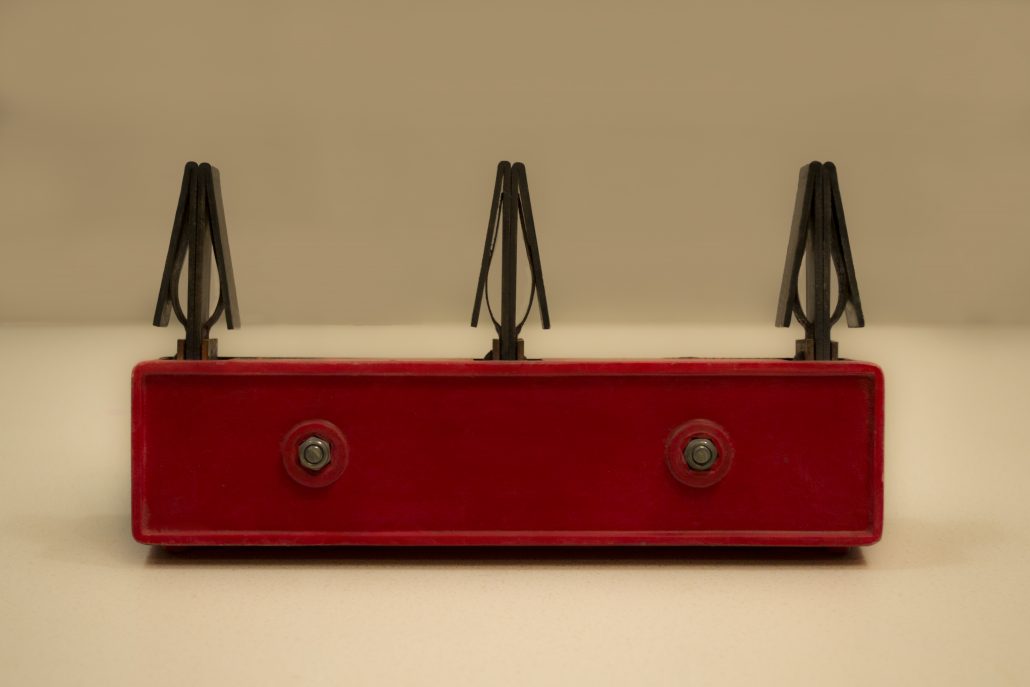

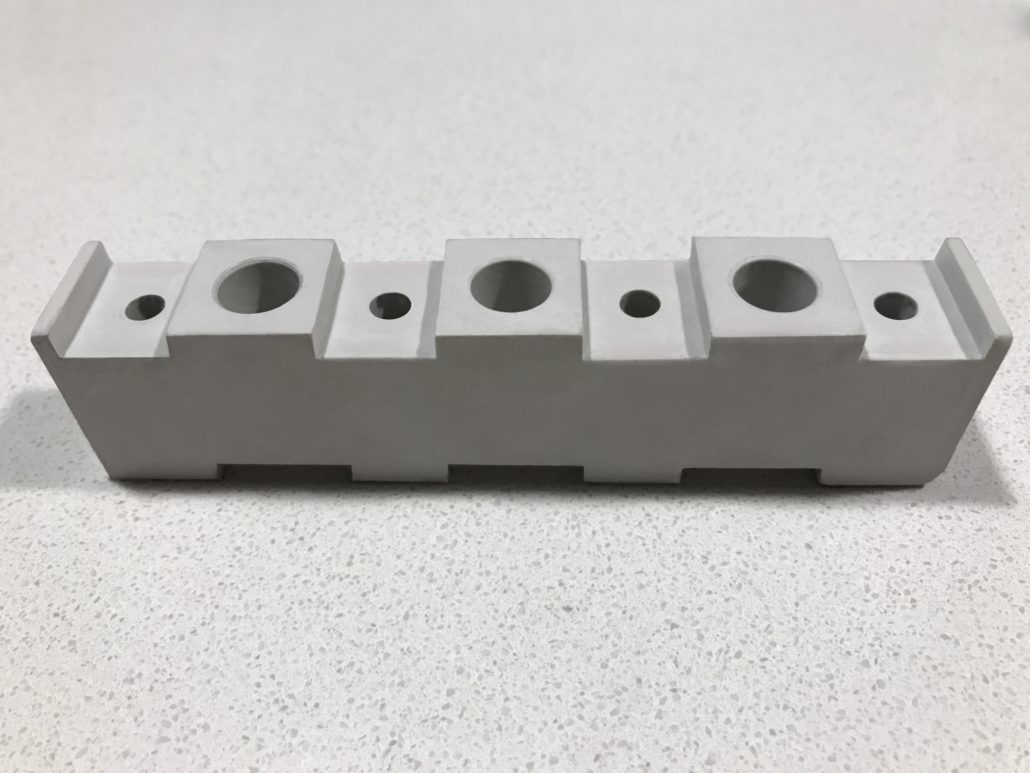

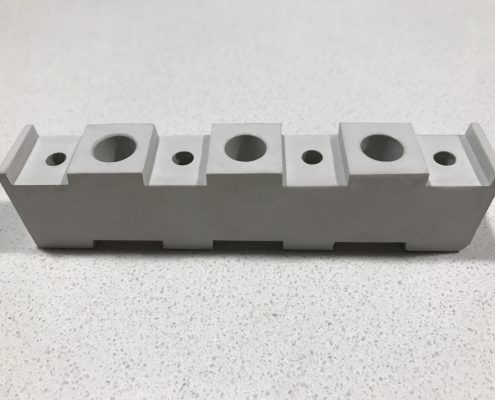

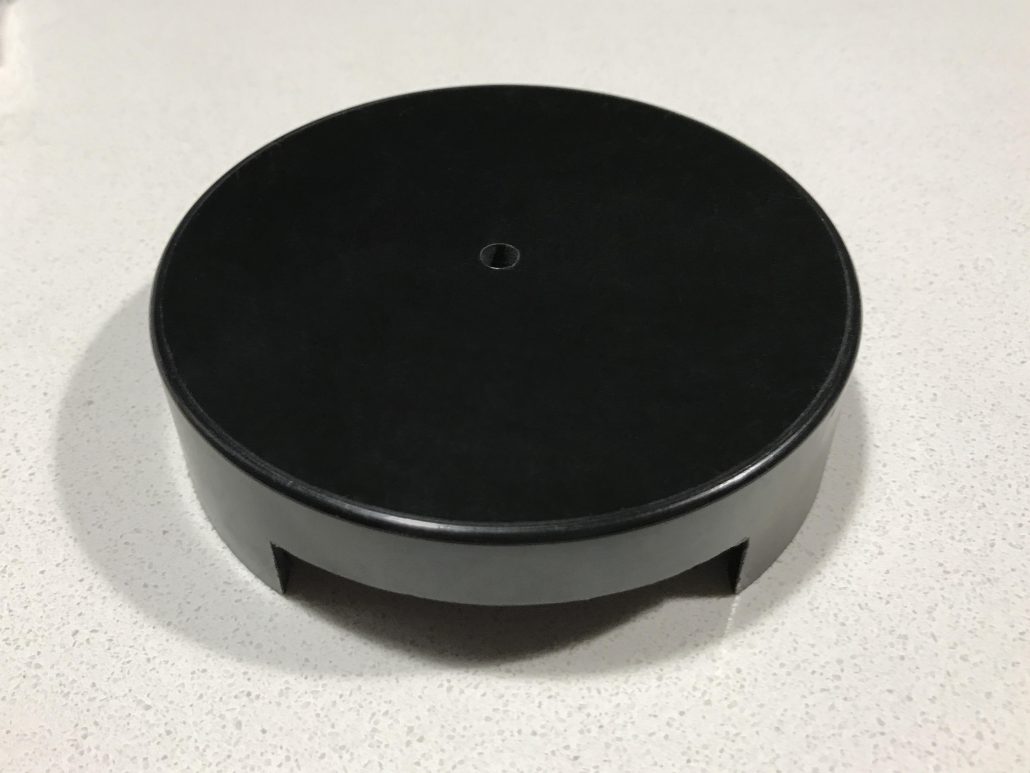

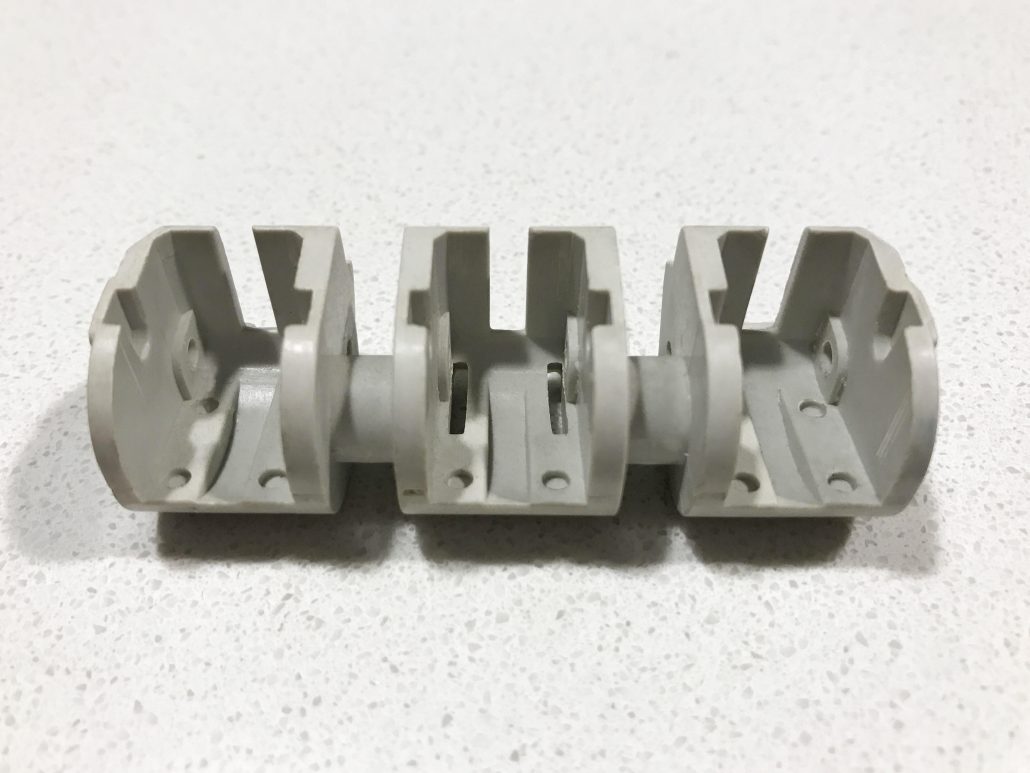

Piezas prensadas

APLICACIONES:

Soporte barras para tableros eléctricos.
Pasa barras para tableros eléctricos.

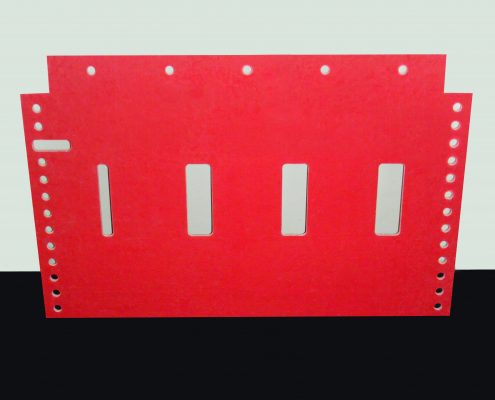

Paneles de tableros eléctricos,
Arandelas
Bielas para seccionadores
Chaveta de ranura de motores de tracción etc.

Los laminados poliéster/vidrio(prfv) se clasifican en los siguientes grados cumpliendo la norma NEMA: GPO1, GPO3:

– GPO1

Buena resistencia mecánica.
No auto-extinguible.
Resistente al arco dieléctrico.

– GPO3

Muy buena resistencia mecánica.
No auto-extinguible.
Resistente al arco dieléctrico.

Medida máxima de fabricación del laminado 860x1400mm, espesores de 1 a 100mm.

Las medidas del mismo puede ajustarse a requerimiento del cliente para así lograr un optimo aprovechamiento de la placa.

FICHA TECNICA:

Propiedades comparativas de los distintos grados.

Propiedad	Unidad de medida	Tejido vidrio poliéster	GP0 – 1	GP0 – 3
Densidad	G/cm³	1.78	1.70	1.75
Resistencia tracción	Kg/cm²	1800	1400	1520
Resistencia flexión	Kg/cm²	2615	1410	1710
Resistencia compresión	Kg/cm²	2613	1405	1810
Resistencia impacto	Kg cm/cm	81 – 90	73 – 80	112
Modulo elasticidad	Kg/cm² x 10³	210	190	200
Rigidez dieléctrica	Kv/mm	12 – 14	12	15
Factor de potencia	—-	0.020 – 0.040	0.02	0.03
Constante dieléctrica	—-	4.5	4.0	4.6
Resistencia llama	seg.	20	No	20
Resistencia arco	seg.	70	70	120
Absorción humedad	%	0.3	0.4	0.4
Temperatura regimen	—-	>B	>B	>B

Tabla de resistencia Química.

Compuesto	%	ºC
Aceite transformador	100	110
Acido acético	10	70
Acido acético	50	50
Acidos grasos	100	110
Acido cítrico	100	100
Acido nítrico	5	50
Acido fosfórico	80	90
Acido sulfúrico	25	90
Acido sulfúrico	50	70
Acido tánico	100	90
Alcohol metílico	100	20
Alcohol etílico	100	20
Hidróxido de amonio	5	60
Hidróxido de calcio	525	40
Hidróxido de sodio	10	80
Hidróxido de sodio	25	50
Agua oxigenada	30	60
hipoclorito de sodio	15	70
Monóxido de carbono	—	110
Bicarbonato de sodio	100	100
Acetato de sodio	100	100
Cianuro de sodio	100	100
Fosfato de sodio	100	100
Nitrato de potasio	100	100
Permanganato de potasio	100	100
Cloruro de zino	100	100

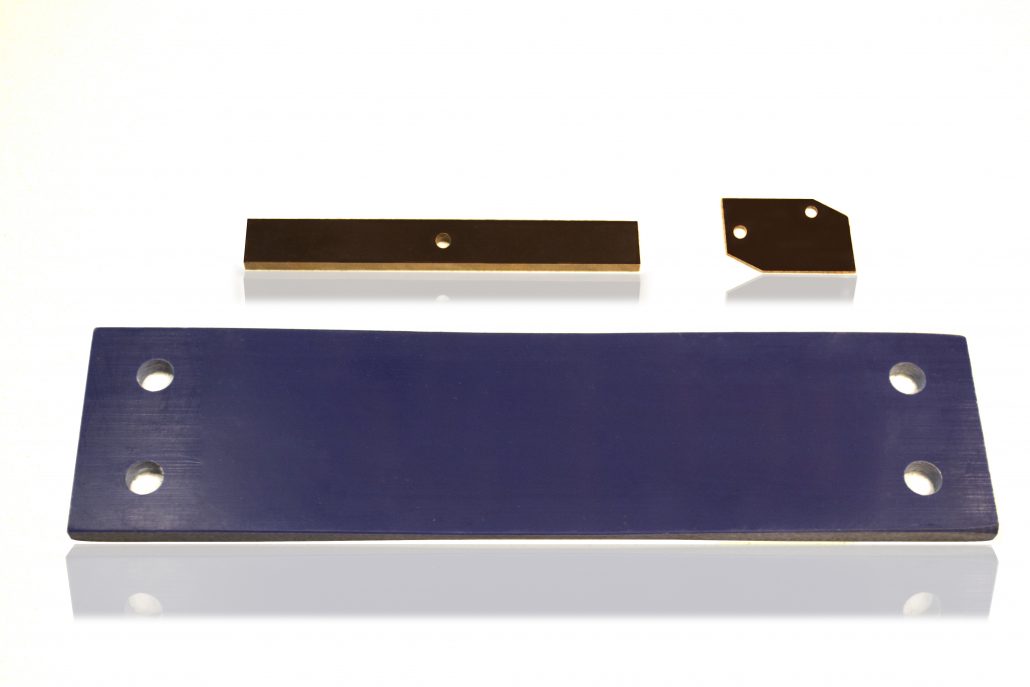

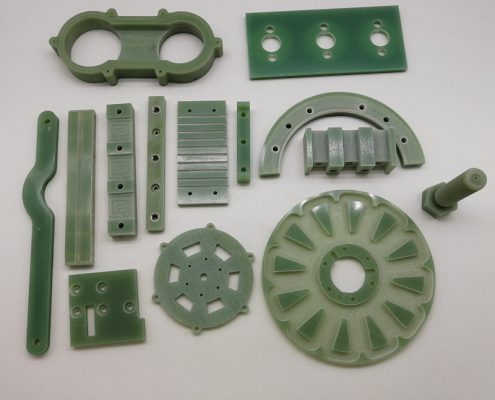

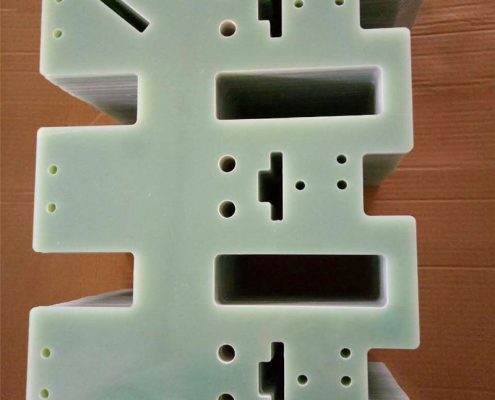

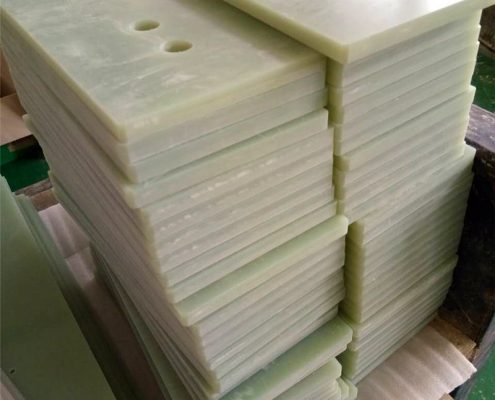

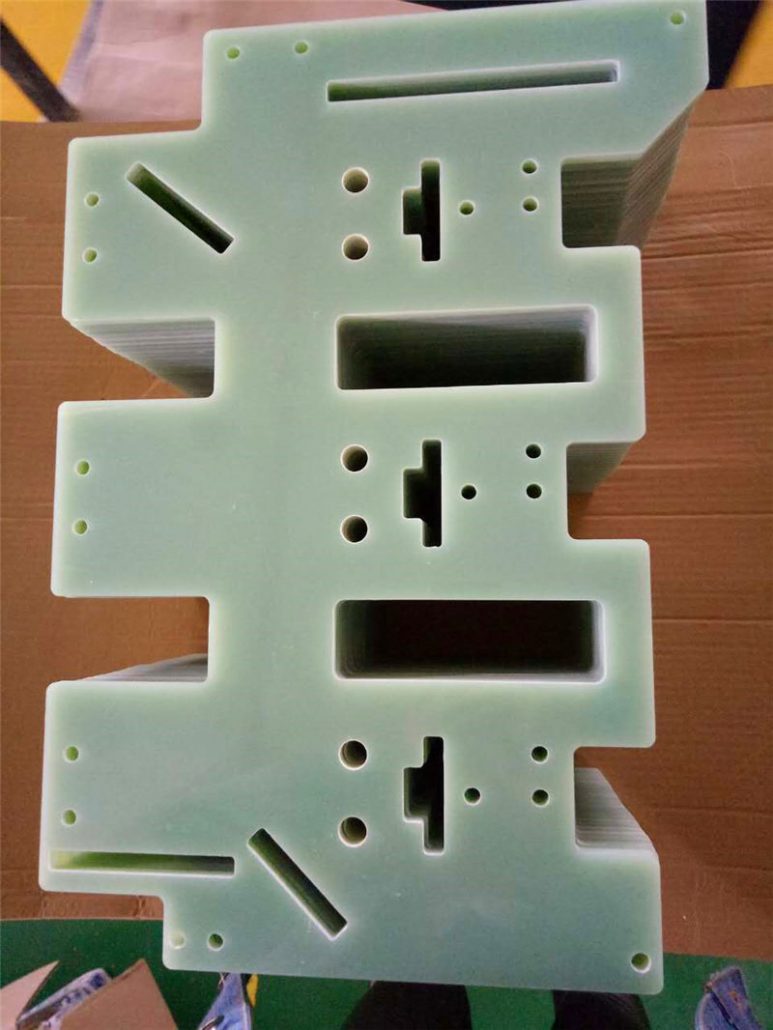

EPOXI/VIDRIO (G10, G11 Y FR4)

Productos

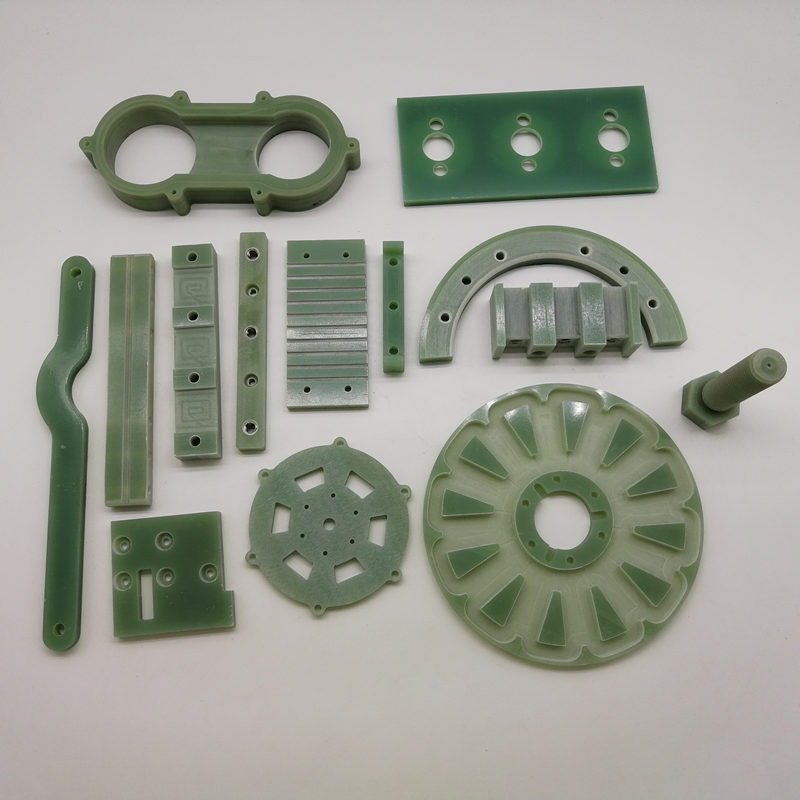

Piezas según plano, laminados y tubos.

Descargar ficha aquí

Laminado aislante rígido constituido por refuerzo de vidrio impregnado en resina epoxi formado bajo la acción de calor y presión en placas rígidas de elevada resistencia mecánica en condiciones de alta temperatura y de muy buena aislación eléctrica en condiciones secas y húmedas. La resistencia mecánica del mismo varía según la clase y cantidad de refuerzo de vidrio con la que este constituido el laminado, esto dependerá de la exigencia a la que este sometida el producto, posee muy buena resistencia superficial y resistividad.

Se comercializa en planchas o en piezas mecanizadas según plano.

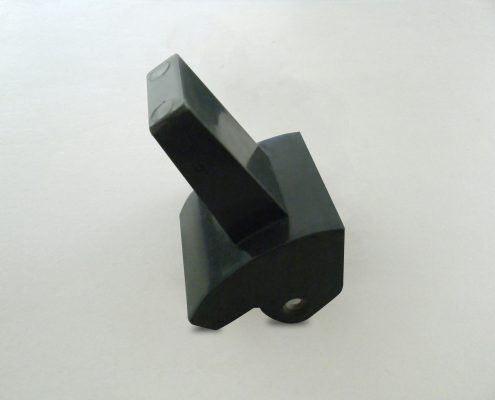

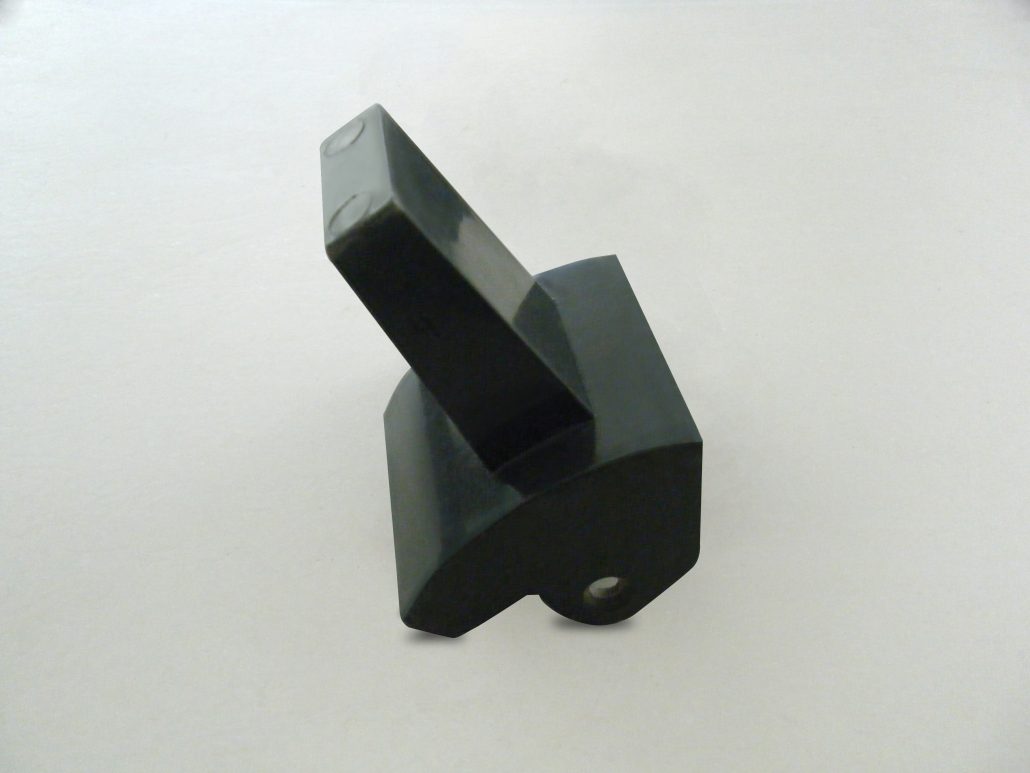

Prensado de piezas

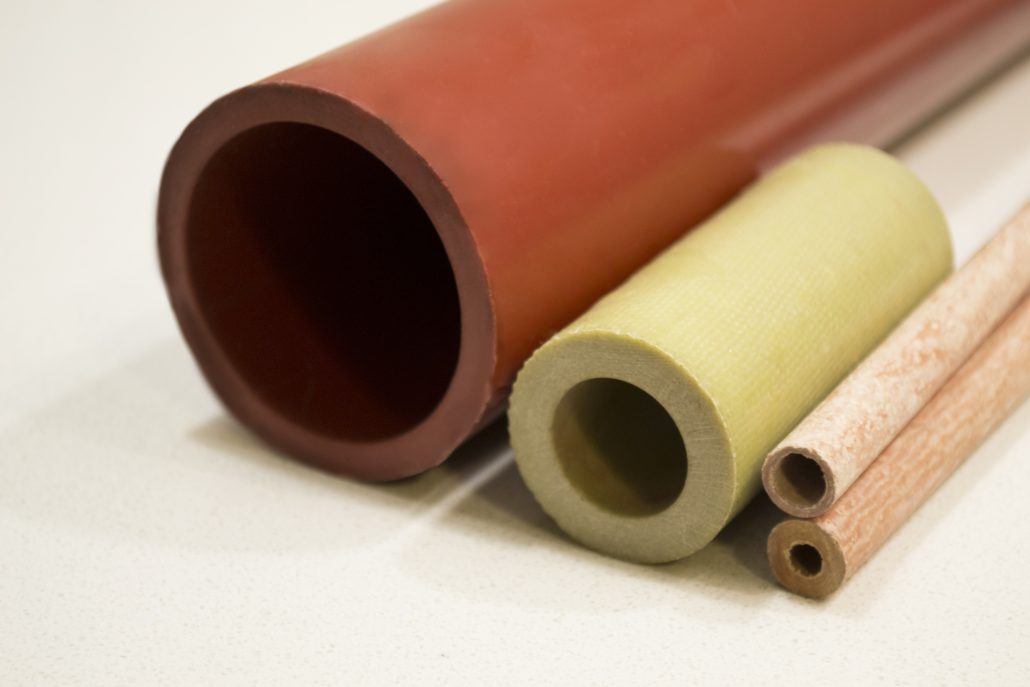

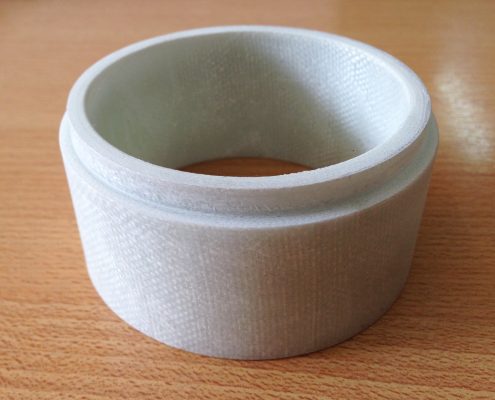

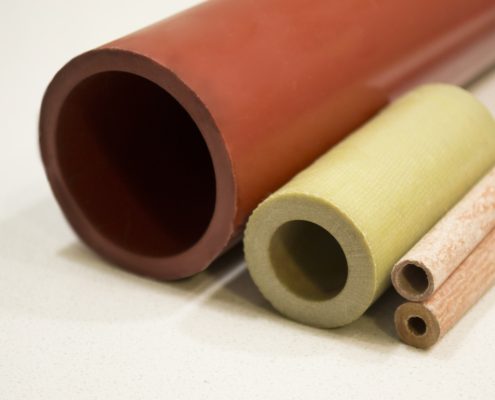

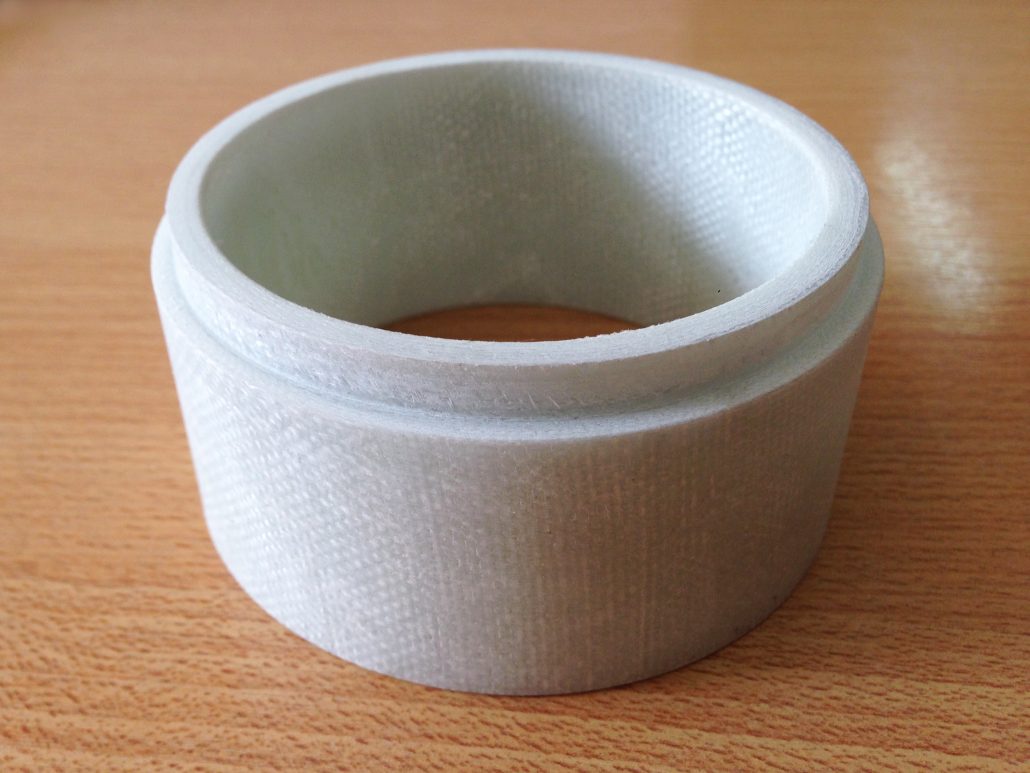

Tubos:

Redondos arrollados, diámetros y largo a consultar.

APLICACIONES DE LAMINADOS EPOXI:

Cuña de cierre de ranuras para maquinas rotantes de media y alta tensión.
Bielas para interruptores.
Arandelas.
Placas bornes.
Soporte aislante.
innumerables aplicaciones imposibles, de nombrar a todas.

Los laminados epoxi/vidrio se clasifican en los siguientes grados cumpliendo la norma NEMA: G11, FR4/FR5:

– G10,G11:

Muy buena resistencia mecánica.
Temperatura trabajo clase F.
Color: Blanco, Verde.

– FR4, FR5

Muy buena resistencia mecánica.
Temperatura trabajo clase F.
Auto-extinguible.
Color: Blanco.

Se fabrica en placas: medida máxima 880x1400mm, espesor de 0,3 a 100mm

Las medidas del mismo pueden ajustarse según el requerimiento del cliente para así lograr un optimo aprovechamiento de la placa.

FICHA TECNICA:

Propiedades de los estratificados de Epoxi – Vidrio

Propiedades	Unidad	G – 10	FR – 4	G – 11	FR – 5	Fieltro o Mat.
Densidad	G/cm³	1.80	1.80	1.80	1.80	1.78
Resistencia Tracción	Kg/cm²	3305	3305	3610	3500	1600
Resistencia Flexión	Kg/cm²	3510	3510	3510	3510	1800
Resistencia compresión	Kg/cm²	3900	3900	3900	3900	2200
Resistencia impacto	Kg cm/cm	50 – 600	50 – 60	70 – 80	70 – 80	70
Modulo elasticidad	Kg/cm x 10³	190	190	200	200	180
Constante dieléctrica	—–	5.5	5.5	5.5	5.5	4.8
Factor de potencia	—–	0.025	0.035	0.025	0.35	0.025
absorción de humedad	%	0.3	0.3	0.3	0.4	0.4
Rigidez dieléctrica	Kv/mm	11 – 14	12	12 – 14	12 – 14	11 – 12
Resistencia Llama	Seg.	—	20	—	20	—
Temperatura regimen.	ºC	160	160	160	160	160

Tabla de resistencia química

Compuesto	%	ºC
Aceite transformador	100	110
Acido acético	10	70
Acido acético	50	50
Acidos grasos	100	110
Acido cítrico	100	100
Acido nítrico	5	50
Acido fosfórico	80	90
Acido sulfúrico	25	90
Acido sulfúrico	50	70
Acido tanico	100	90
Alcohol metílico	100	20
Alcohol etílico	100	20
Hidroxido de amonio	5	60
Hidroxido de calcio	25	80
Hidroxido de sodio	10	50
Hidroxido de sodio	25	60
Agua oxigenada	30	70
Hipoclorito de soldio	15	110
Monóxido de carbono	– –	100
Bicarbonato de sodio	100	100
Acetato de sodio	100	100
Cianuro de sodio	100	100
Fosfato de sodio	100	100
Nitrato de potasio	100	100
Permanganato de potasio	100	100
Cloruro de zino.	100	100

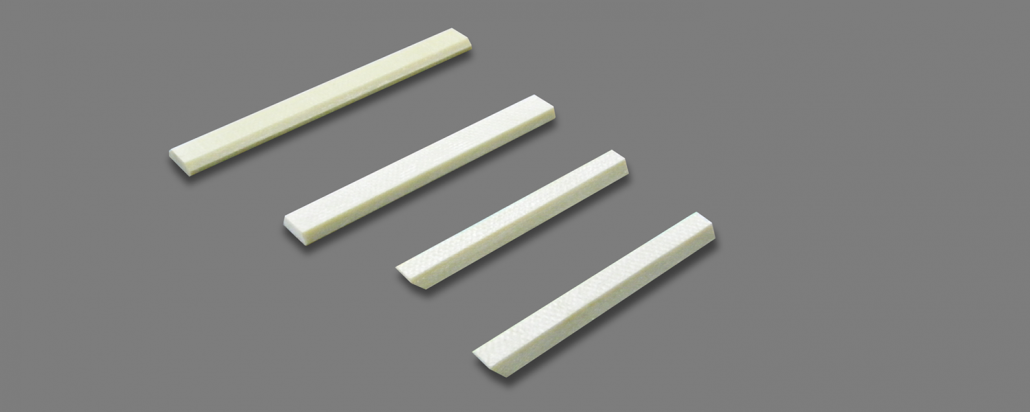

CUÑAS EPOXI, MAGNETICAS PARA MOTORES

Productos

Piezas según plano.

Descargar ficha aquí

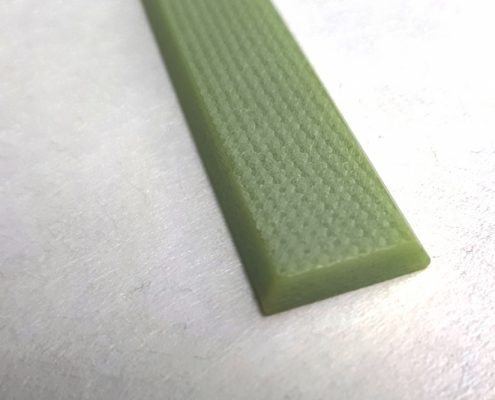

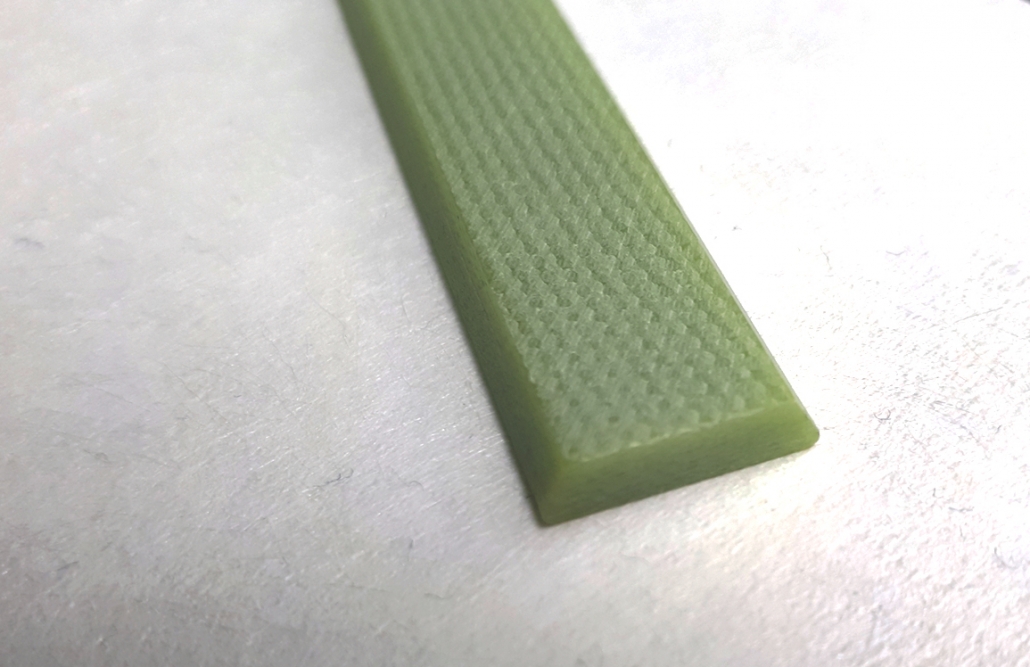

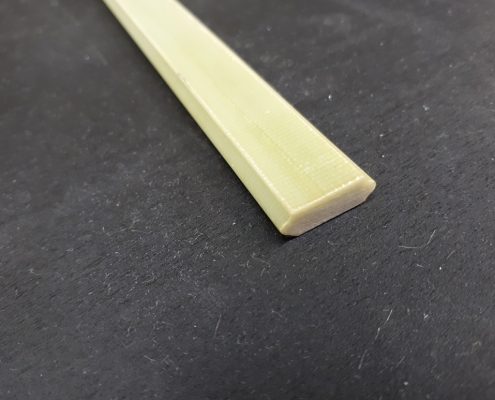

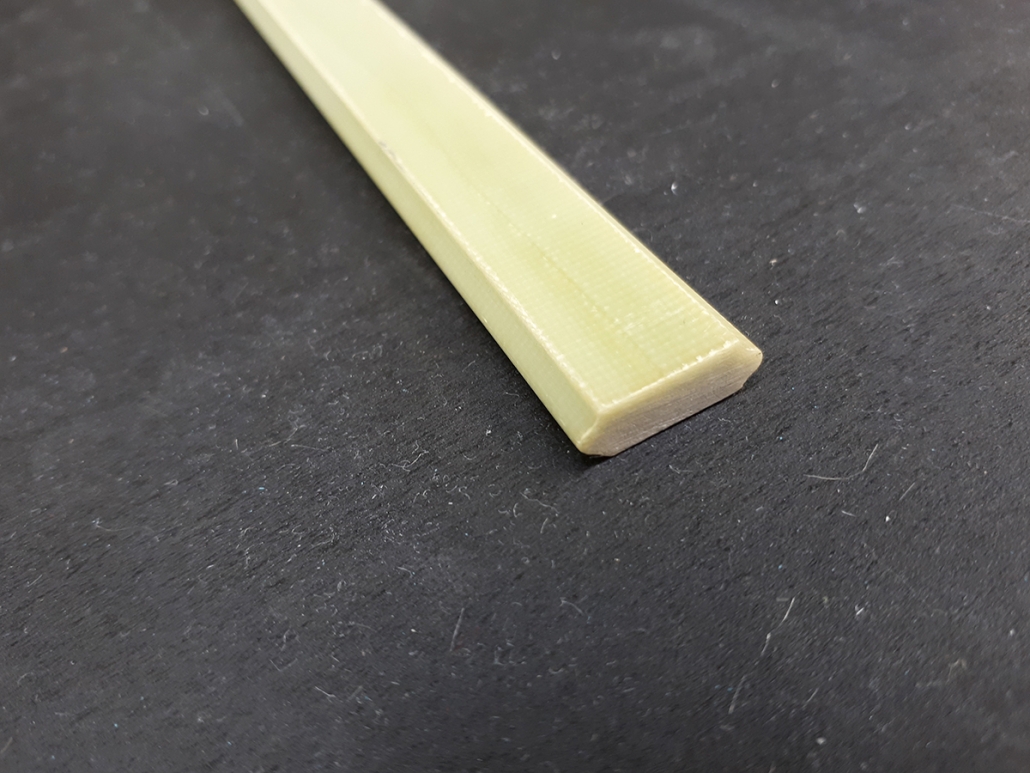

Cuñas de Tejido-Epoxi

-Gran resistencia térmica.

-Excelente resistencia a la flexión.

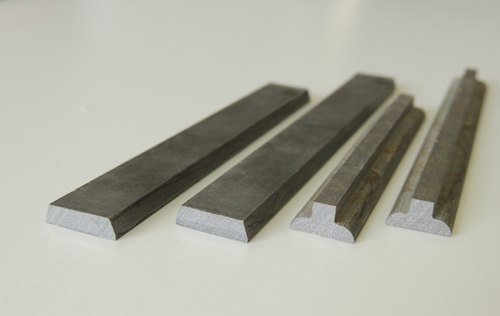

Cuñas Magnéticas

-Buen conductor magnético.

-Gran resistencia térmica.

-Excelente resistencia a la flexión.

APLICACIÓN:

Utilizado para cuñas de ranura en motores de inducción y generadores.

Suplementos: Para lograr el correcto ajuste de las cuñas o chavetas es necesario complementarlas para el cierre con tiras del mismo material denominados suplementos. Estas tiras varían en su espesor y ancho de acuerdo a cada máquina. Los espesores más normales van de 0,20 mm hasta 2.0 mm.

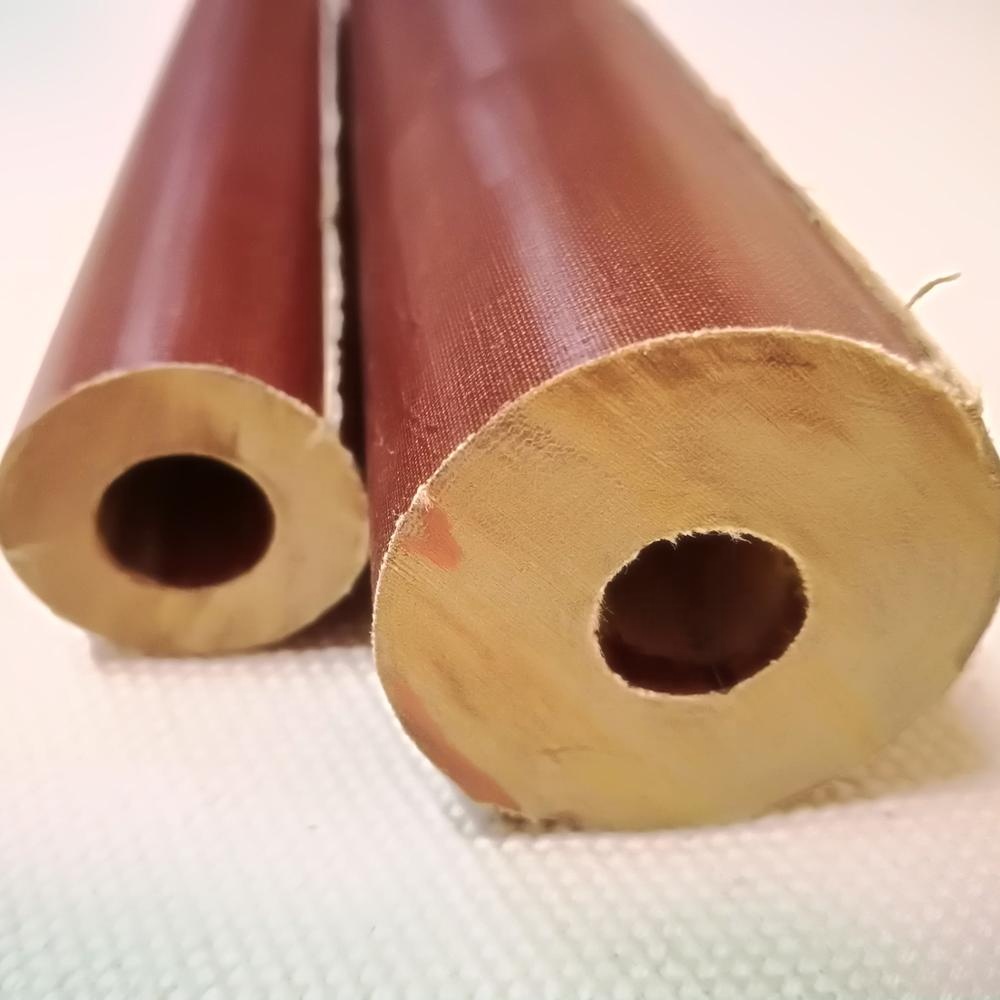

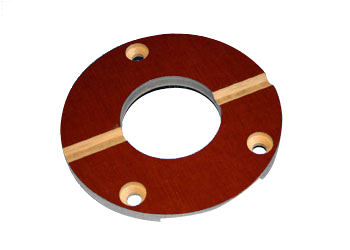

MICARTA

Productos

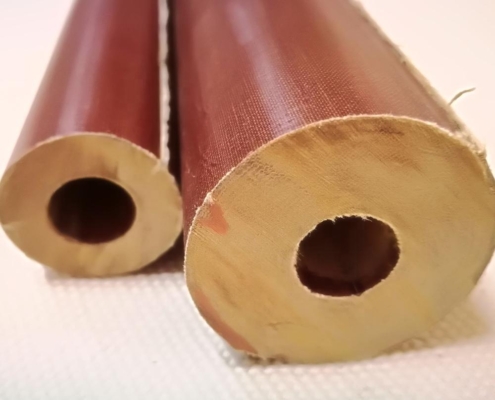

Piezas según plano, placa, barra y tubo.

La MICARTA es un material duro, de alta densidad y resistencia, producidos al aplicar alta presión y temperatura a capas de telas algodón impregnadas en resina fenólica.

Es un material de extraordinaria resistencia mecánica, extremadamente baja absorción de humedad y superior resistencia eléctrica.

APLICACIÓN:

FICHA TECNICA:

PROPIEDADES	UNIDAD	MICARTA
Peso Específico	g/cm3	1,38
Absorción de humedad	%	1,5 a 3
Resistencia a la tracción	Kg/cm2	715
Resistencia a la compresión	Kg/cm2	1561
Resistencia a la flexión	Kg/cm2	459
Coeficiente fricción dinámico	–	—
Calor de fusión	ºC	—
Rigidez dieléctrica	kv/mm	35
Temperatura de uso sin carga	ºC	140

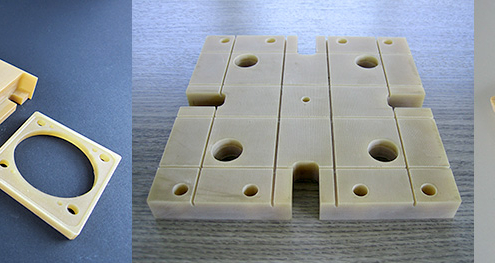

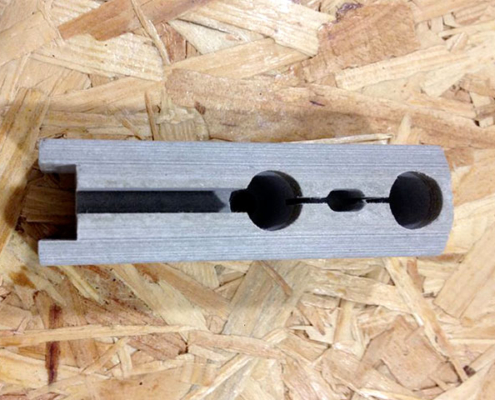

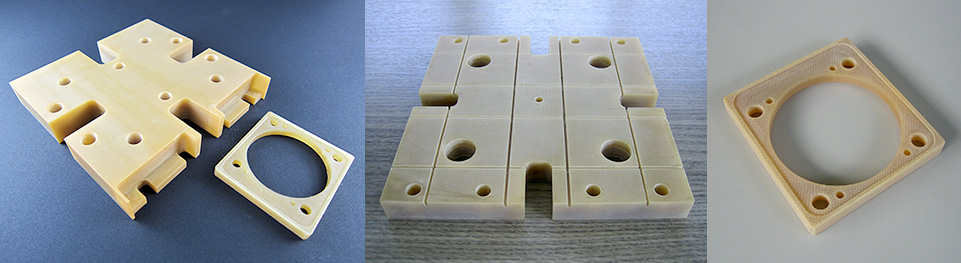

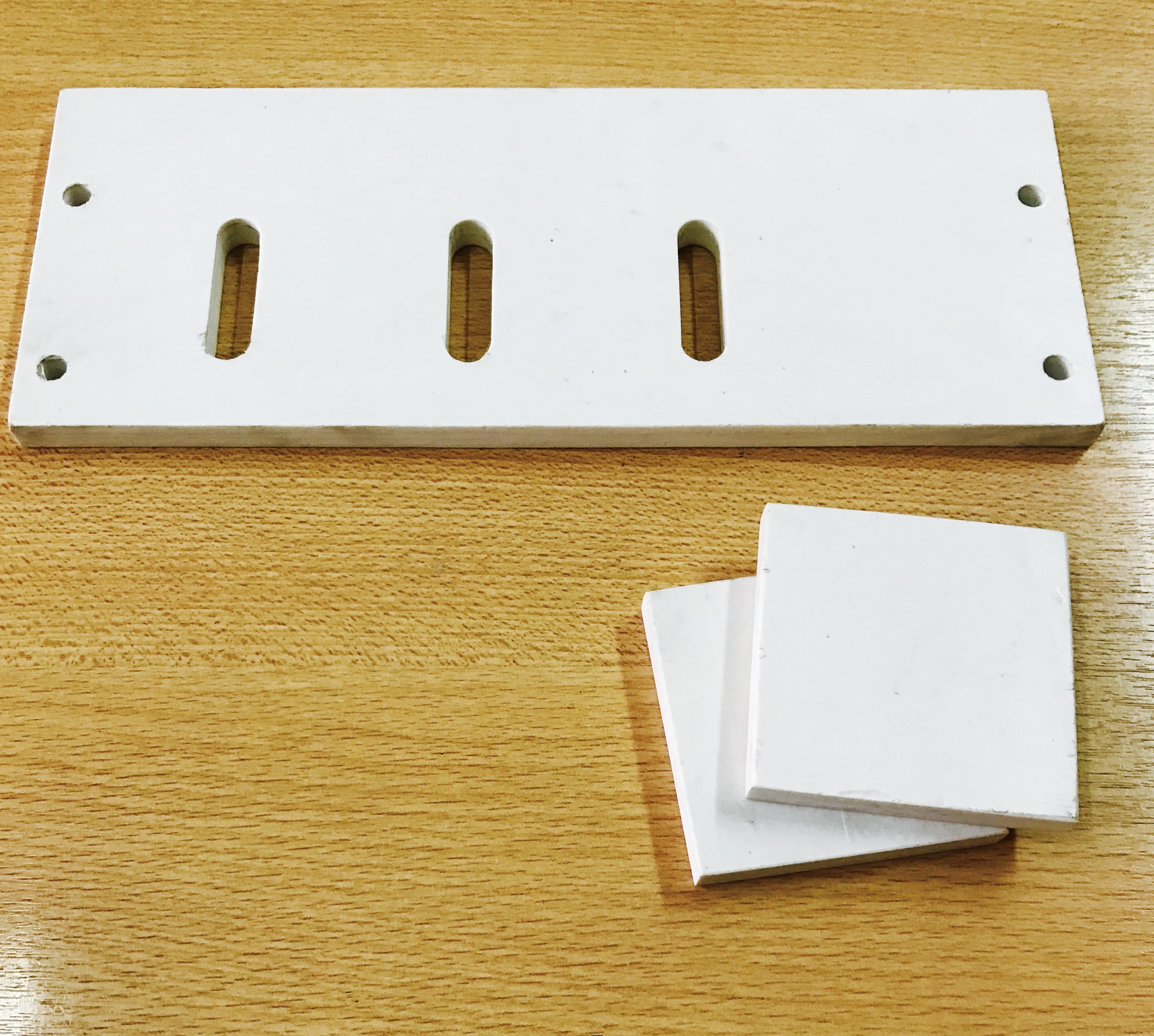

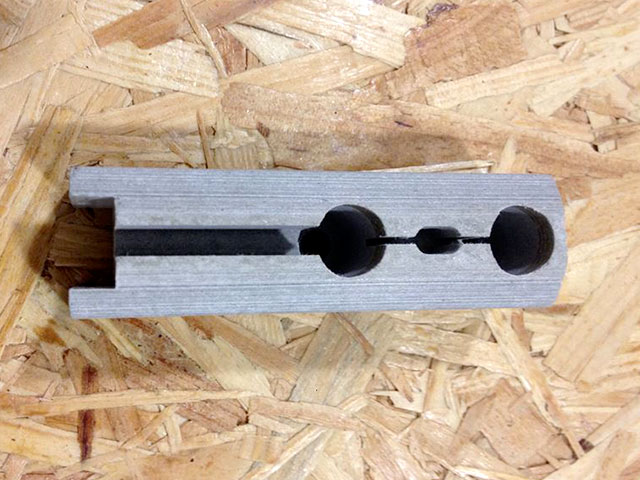

FIRESTERM, REEMPLAZANTE DE ASBESTO, AMIANTO, THERMOLITE

FIRESTERM, REEMPLAZANTE DE ASBESTO, AMIANTO Y THERMOLITE

Productos

Piezas según plano, laminados.

Su aplicación se encuentra en piezas conformadas que deben operar a temperaturas elevadas y arco eléctrico con gran seguridad.

CARACTERISTICAS:

Aislante térmico y eléctrico.
Mecánicamente permite cualquier tipo de procesamiento, agujereado, torneado, fresado, rectificado.

APLICACIONES:

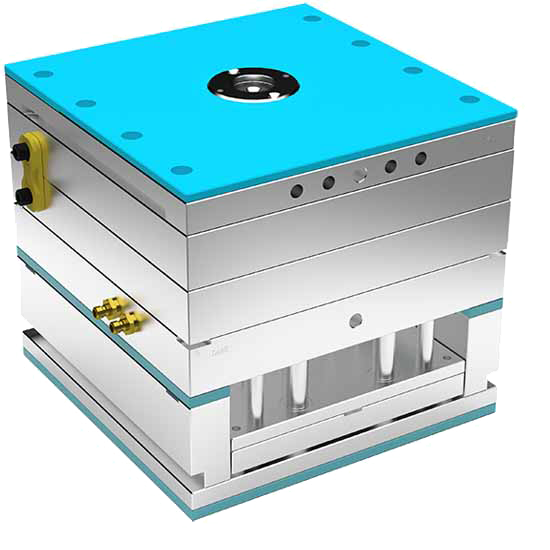

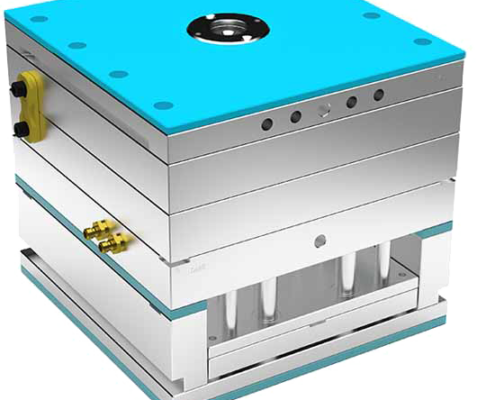

Separador de calor para prensas de moldeados e inyección.
Cámaras apaga chispa.

FICHA TECNICA:

PROPIEDADES	UNIDAD	VALORES
Peso Específico	g/cm3	1,85 +/-
Rigidez Dieléctrica	Kv/mm	11-13
Resistencia al arco	–	Cumple
Ensayo de ionización	–	Cumple
Absorción de agua	%	0.15/0.20
Resistencia a la flexión	N/mm2	12
Temperatura de trabajo	ºC	180

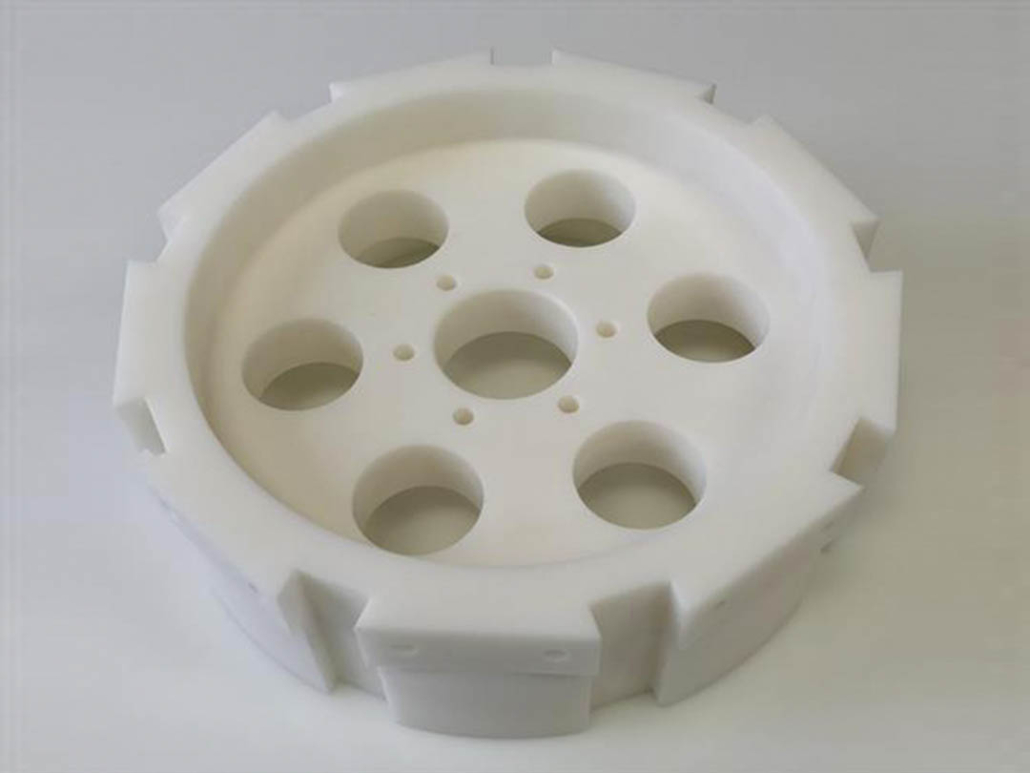

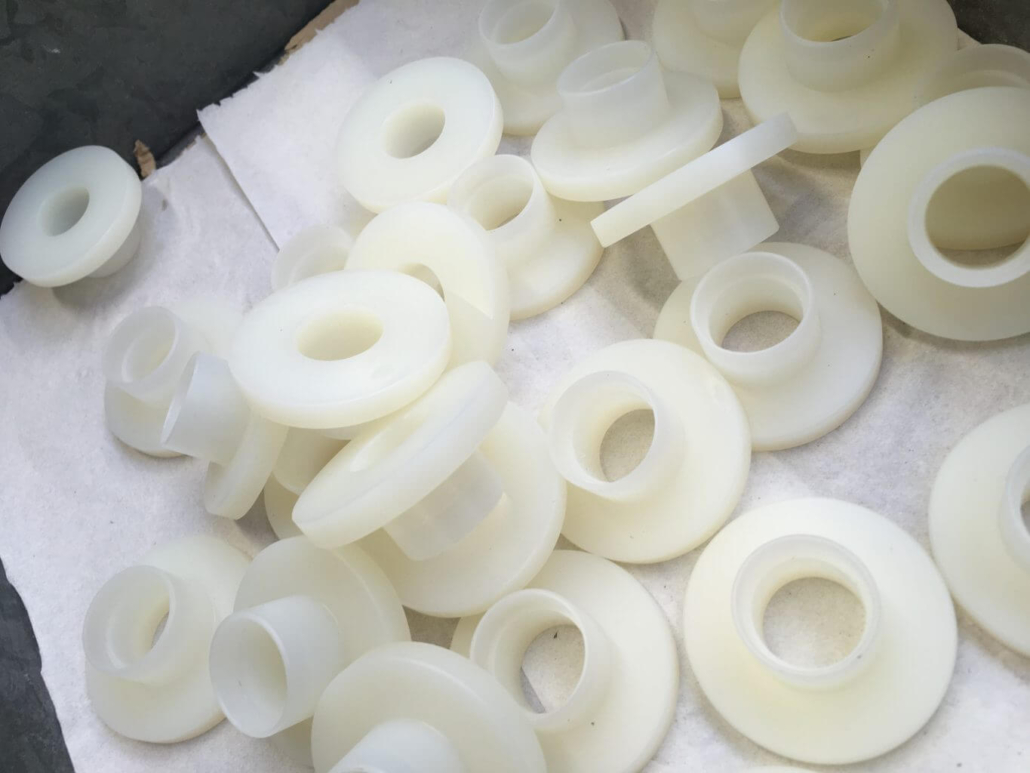

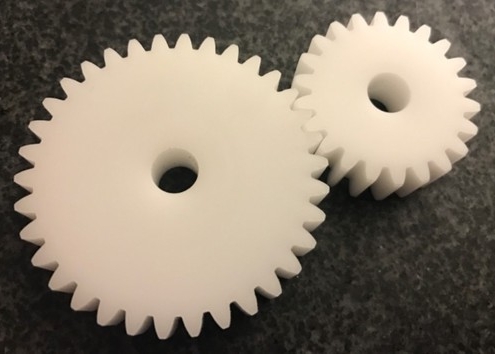

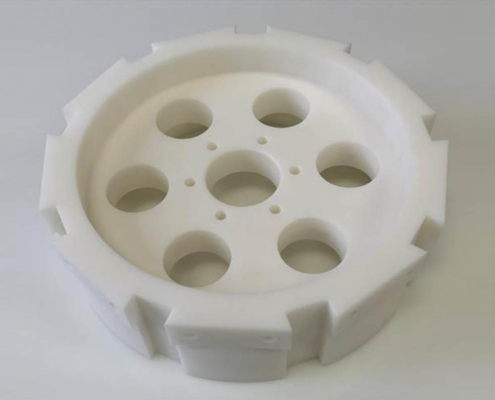

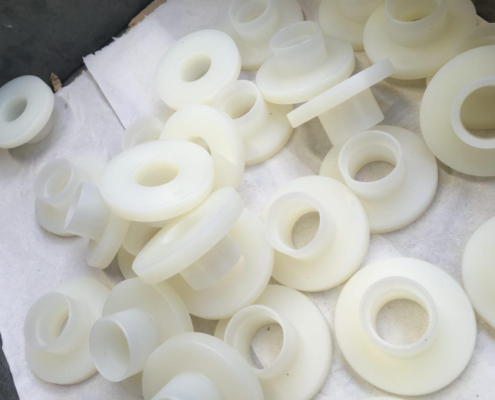

GRILON, POLIAMIDA 6

Productos

Pieza según plano, plancha, barra y tubo.

El Nylon 6, Poliamida 6 o Grilon® es el más conocido y utilizado de los plásticos técnicos.

Posee excelentes propiedades mecánicas, eléctricas, térmicas, químicas, y la posibilidad de ser mejorado con aditivos como el bisulfuro de molibdeno (MOS2 o «molikote»), que le otorga característica auto lubricante.

PROPIEDADES GENERALES:

Alta resistencia mecánica, rigidez, dureza y tenacidad
Buena resistencia a la fatiga
Alto poder amortiguador
Buenas propiedades de deslizamiento
Resistencia sobresaliente al desgaste

APLICACIONES:

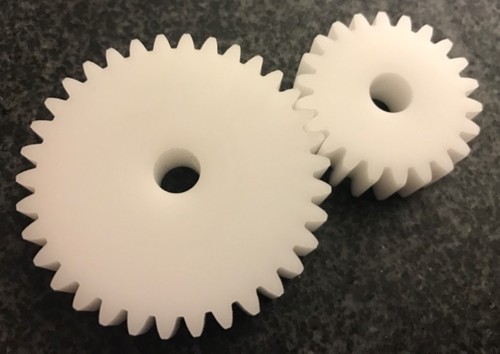

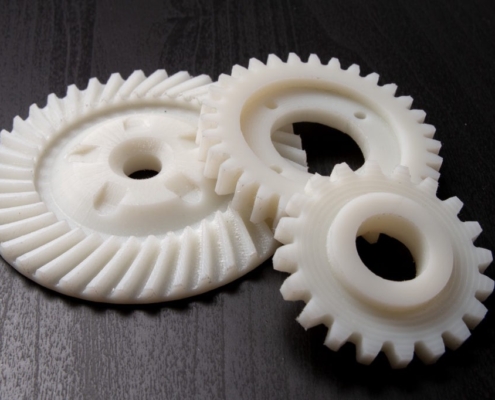

Engranajes • Bujes • Cojinetes • Piñones • Rodillos, Sinfines • Estrellas • Retenes, eclisas para rieles • Insertos • Eslabones para cadenas • Topes • Cremalleras • Coronas • Guías • Arandelas • Perfiles, zapatas para laminadoras.

PRESENTACION COMERCIAL:

PLANCHAS:

Espesores: desde 4 a 64 mm
Ancho: 350 mm y 600 mm
Largo: 1000 mm y 2000 mm

BARRAS:

Diámetro: desde 20 a 200 mm
Largo: 1000 mm

BARRAS CUADRADAS:

Sección: de 10 a 110 mm
Largo: 1000 mm

TUBOS:

Diámetro exterior: de 25 a 200 mm
Diámetro interior: de 10 a 90 mm
Largo: 1000 mm

DESCARGAR FICHA TECNICA

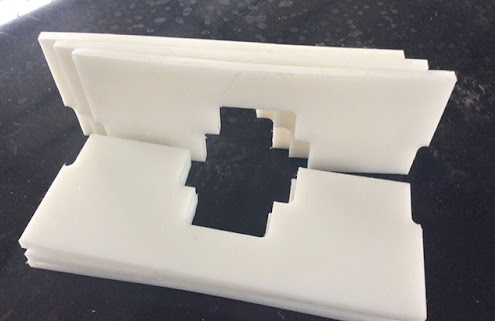

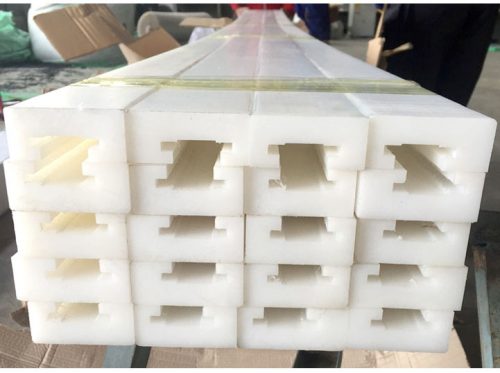

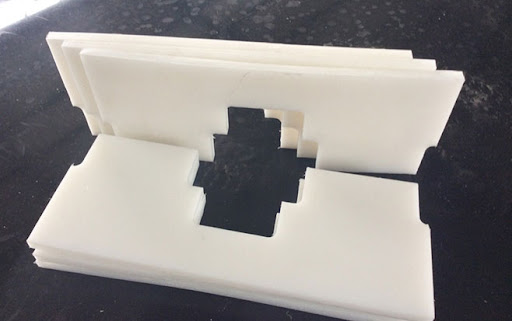

POLIETILENO UHMW

Productos

Piezas según plano, plancha, barra y tubo.

El Polietileno UHMW, posee un peso molecular de elevada viscosidad pudiéndose someter este material a la transformación de procesos especiales. Debido a su ultra alto peso molecular tiene excelentes propiedades mecánicas principalmente a la abrasión, así como la resistencia a la entalladura, admisibilidad de trabajo a alta velocidad de esfuerzo, resistencia al desgarre a alta temperatura y resistencia al agrietamiento por tensión, aun en medios criogénicos.

PROPIEDADES GENERALES:

Resistente a la abrasión
Resistente a la corrosión
Promoción de flujo
Optimo y bajo coeficiente de fricción
Extremadamente deslizante
Alto grado de resistencia al desgaste
Alta resistencia al impacto
Resistente a entalladura y no se astilla
Puede estar en contacto con alimentos
No absorbe agua
Resistente a agentes químicos
Alta resistencia dieléctrica
Fácil de mecanizar
Temperatura de trabajo entre -200°C y +90°C

APLICACIONES:

Ruedas dentadas
Cojinetes
Cojinetes subacuáticos,
Discos de acoplamiento,

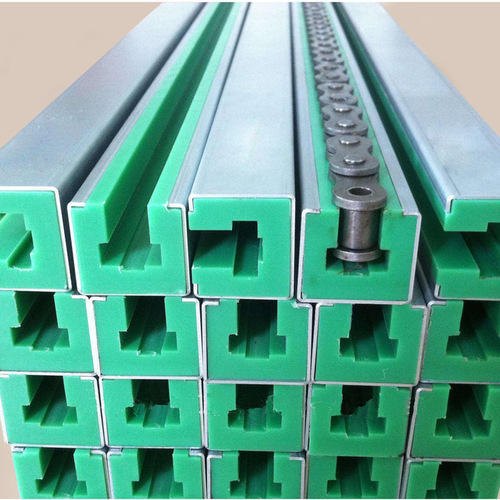

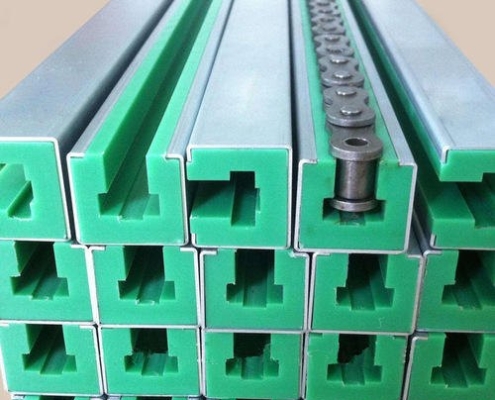

Tensores de cadenas,

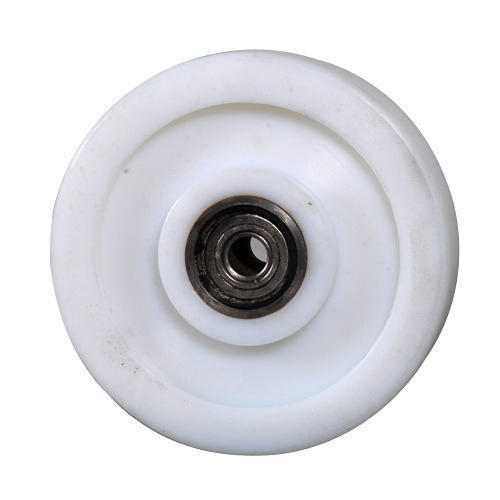

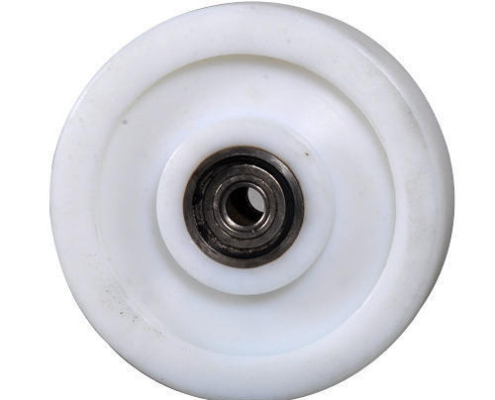

Poleas de reenvío para cables de coches.
En la industria química, por su resistencia a los agentes agresivos (piezas filtrantes, válvulas, etc.).
En la industria papelera (pulpa de papel) para cajas secadoras.
En plantas de tratamiento de aguas.
En la industria alimentaria (mesadas de corte).
En embalaje, embotellado y transporte de maquinaria (guías de deslizamiento, curvas para cintas transportadoras, rodillos, tensores, estrellas de cadena).
En recubrimiento de tolvas en la industria minera y de camiones volcadores.
En piezas para máquinas agrícolas.
En ortopedia y cirugía.

PRESENTACION COMERCIAL:

PLANCHAS:

Espesores desde 8 mm hasta 50 mm de espesor.
Ancho: de 1250 mm
Largo: 3000 mm

BARRAS:

Diámetro: desde 10 mm hasta 300 mm
Largo: 1000 mm o 2000 mm

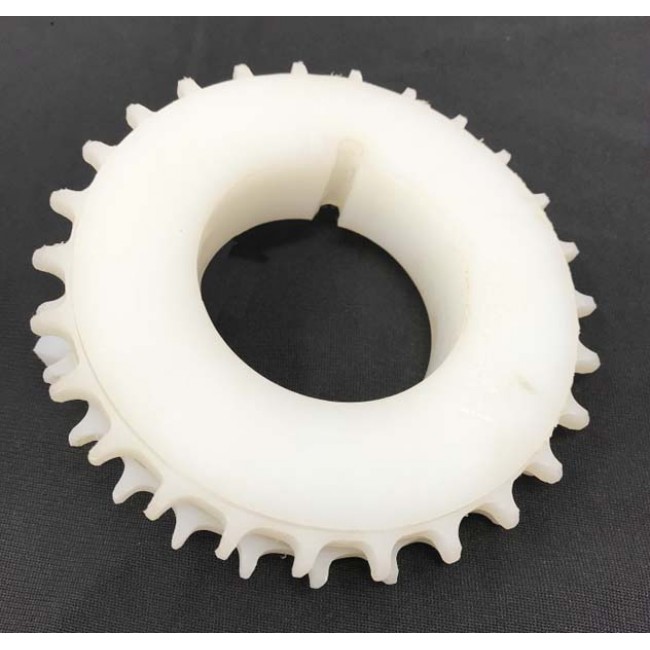

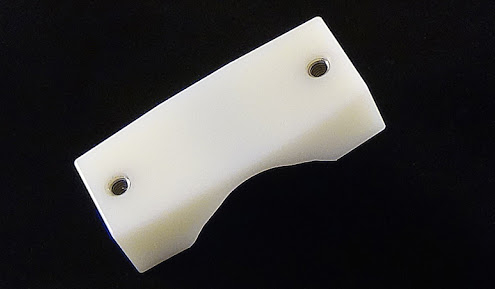

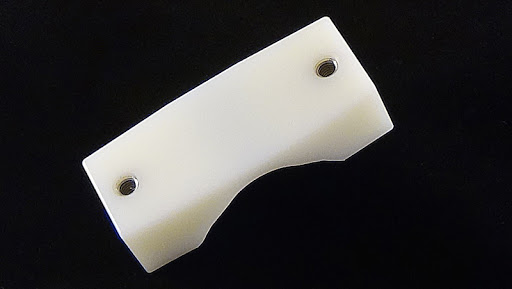

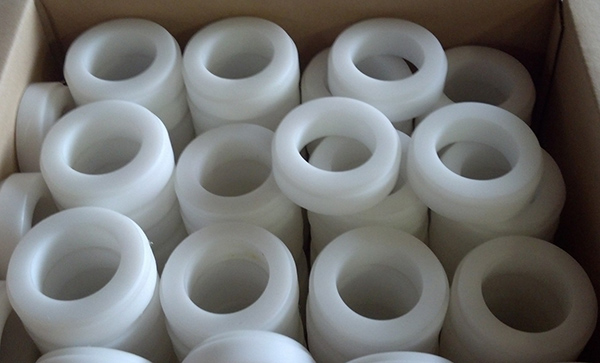

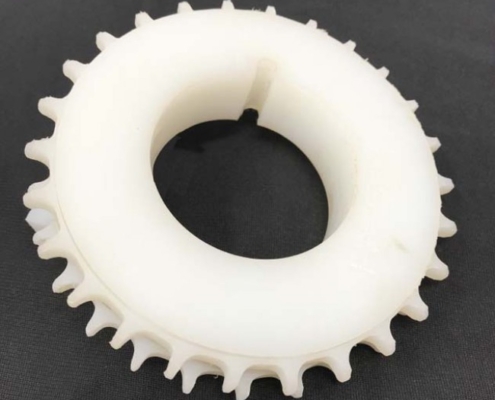

POLIETILENO APM

Productos

Piezas según plano, plancha, barra y tubo.

El polietileno de alta densidad y alto peso molecular es un termoplástico de características muy sobresalientes por su baja fricción y elevada resistencia al choque a bajas temperaturas, con excelente resistencia química, abrasión y desgaste, superior a la mayoría de los termoplásticos. Su aplicación varía desde la industria química del papel, minera, etc. Su condición autolubricante le permite trabajar libre de lubricación, condición excelente en la industria alimenticia.

PROPIEDADES GENERALES:

Rango de temperatura de trabajo 0 a + 80º C.
Buena resistencia al desgaste.
Buena resistencia al impacto incluso a baja temperatura.
Fisiológicamente inerte.
Muy baja absorción de humedad.
Resistente a agentes químicos corrosivos como ser ácido sulfúrico, clorhídrico, fosfórico, nítrico, agroquímicos, urea, etc.

APLICACIONES:

Mesas de corte de carnes en frigoríficos, tablas para alimentos.
Guías de cadena, rascadores de paila, palas para contenedores de alimentos.
Apoyos, defensas para muelles, patines.
Bujes de alta velocidad pero baja presión.

PRESENTACION COMERCIAL:

PLANCHAS:

Espesores: desde 4mm hasta 200 mm
Ancho: 350 mm, 500 mm, 600 mm, 1000 mm, 1220 mm
Largo: 2000 mm

BARRAS:

Diámetro: desde 8 mm hasta 320 mm
Largo: 1000 mm

TUBOS:

Consultar medidas disponibles.
Colores standard: Natural, negro o verde.

DESCARGAR FICHA TECNICA

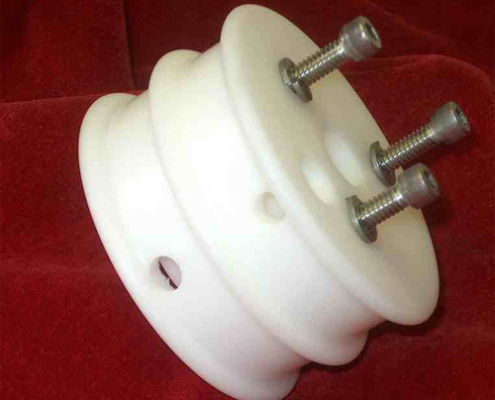

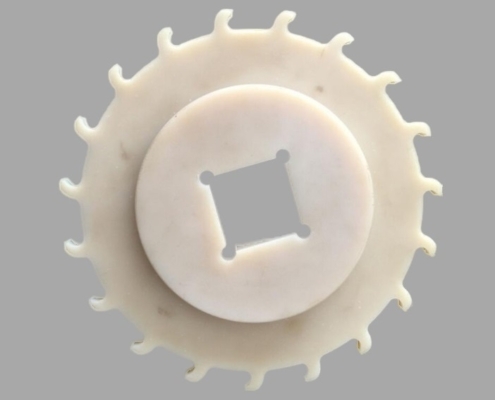

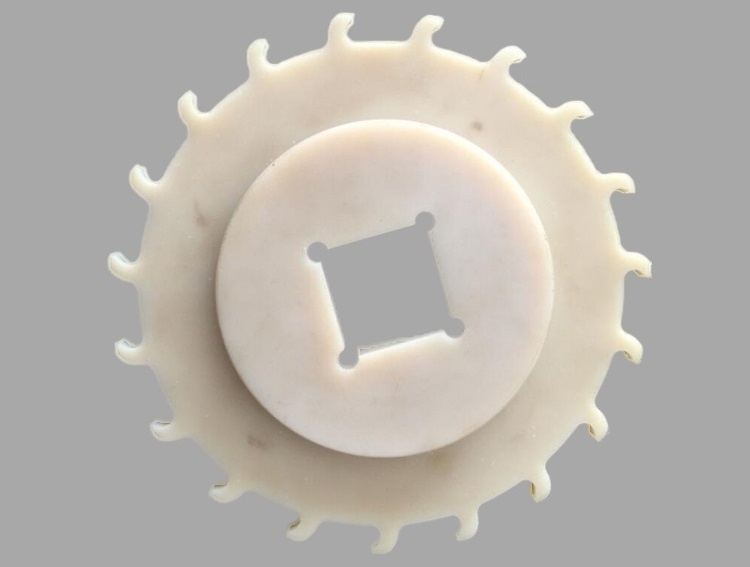

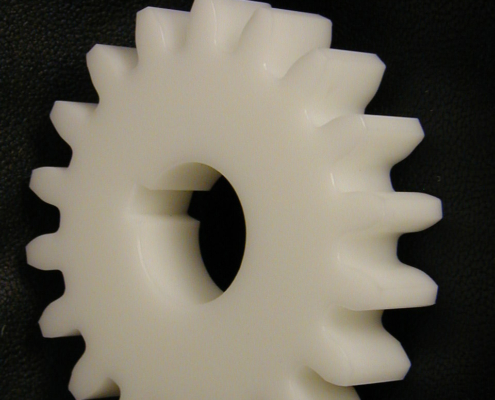

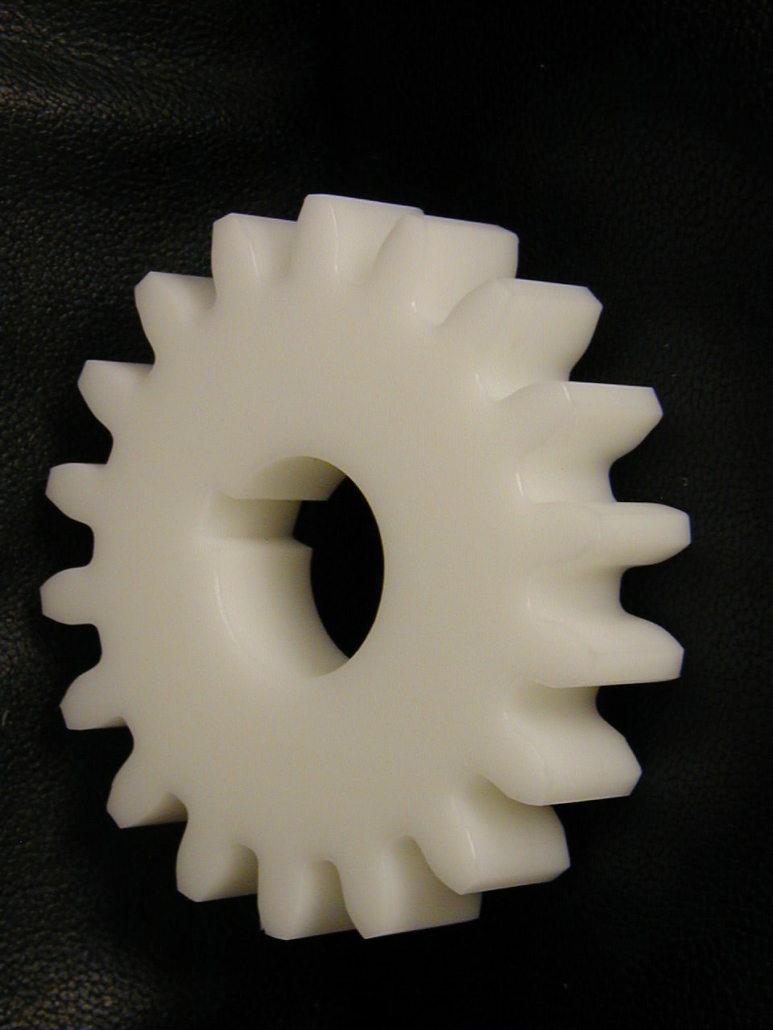

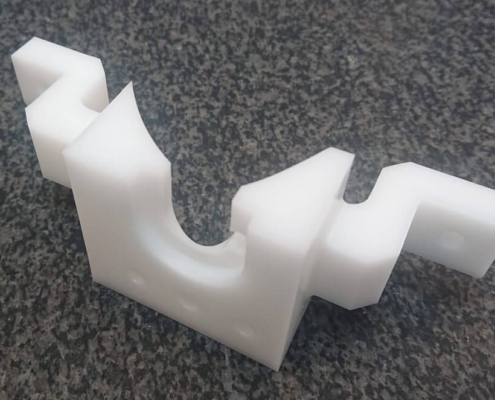

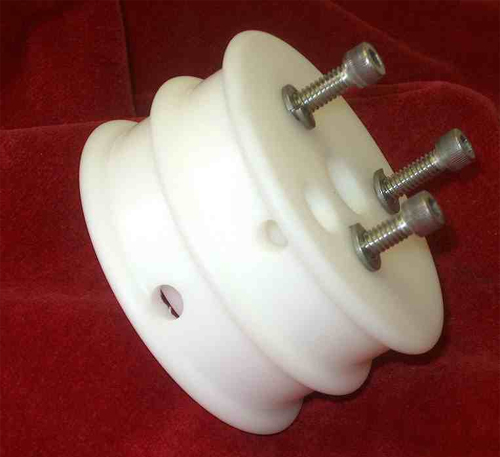

DELRIN RESINA ACETAL

Productos

Piezas según plano, plancha, barra y tubo.

La Resina Acetal o Delrin® es un termoplástico de mejores propiedades que la poliamida. Tiene alta resistencia a la compresión, bajo coeficiente de rozamiento y excepcional resistencia a los impactos.

PROPIEDADES GENERALES:

Elevada resistencia mecánica.
Gran estabilidad dimensional.
Bajo coeficiente de deslizamiento.
Gran margen de temperatura.
Soporta cargas elevadas en períodos intermitentes y largos.
Puede ser mecanizado en equipos standard de taller mediante las operaciones de aserradero, fresado, torneado, taladro y roscado.
Resulta más fácil realizar esas operaciones en este material que en aleaciones de bronce y aluminio.

PRESENTACION COMERCIAL:

PLANCHAS:

DESCARGAR FICHA TECNICA

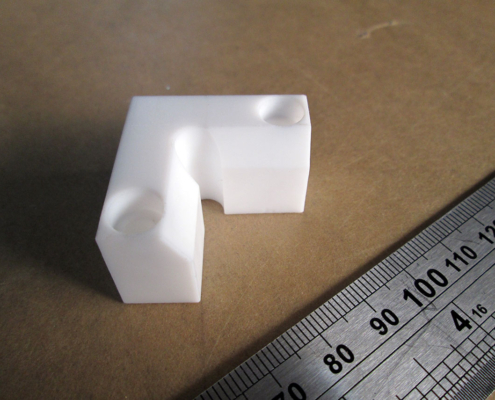

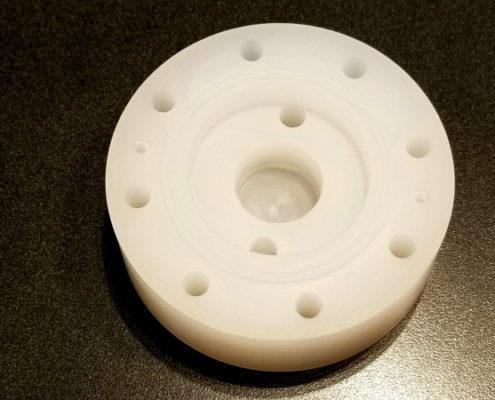

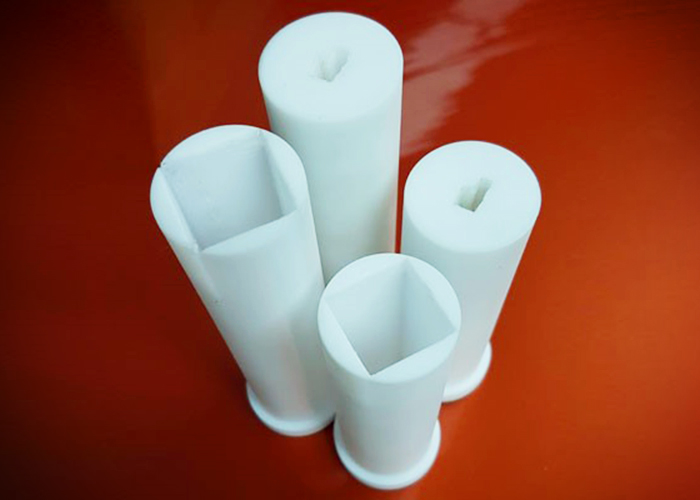

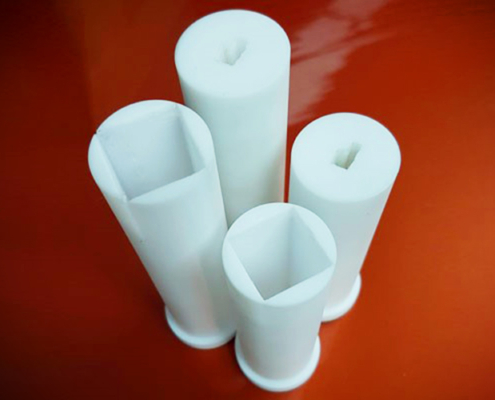

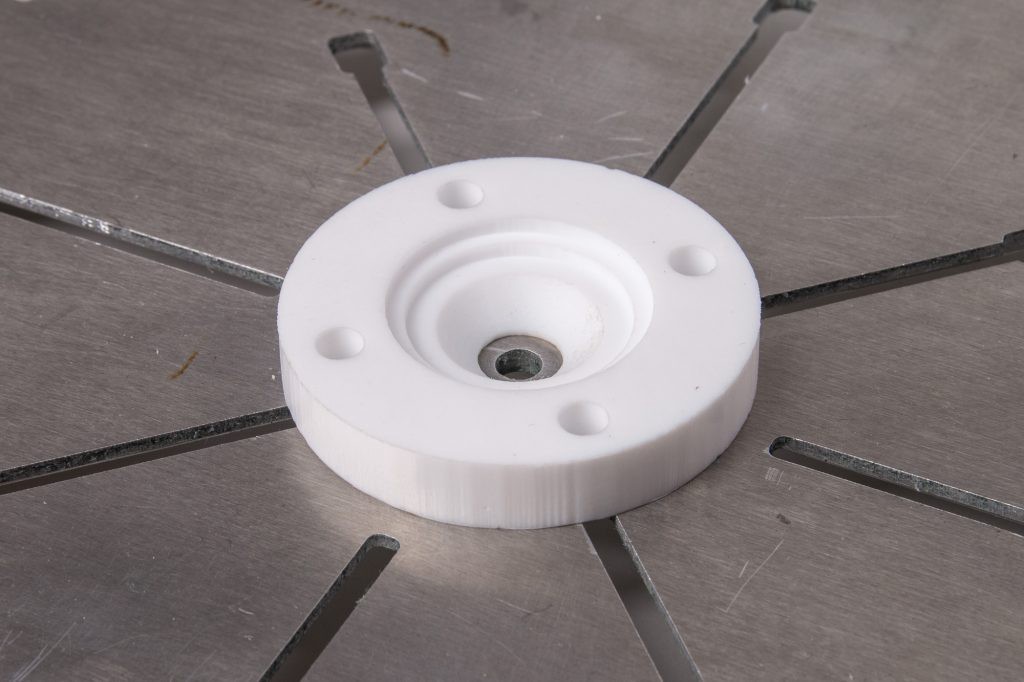

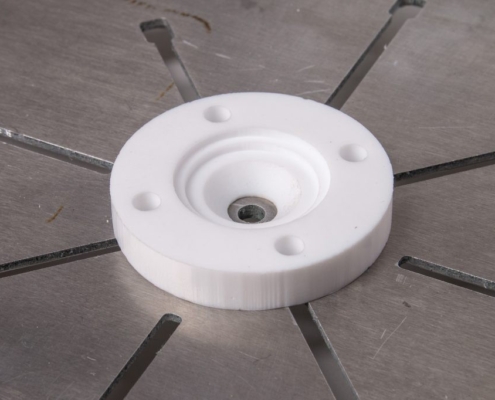

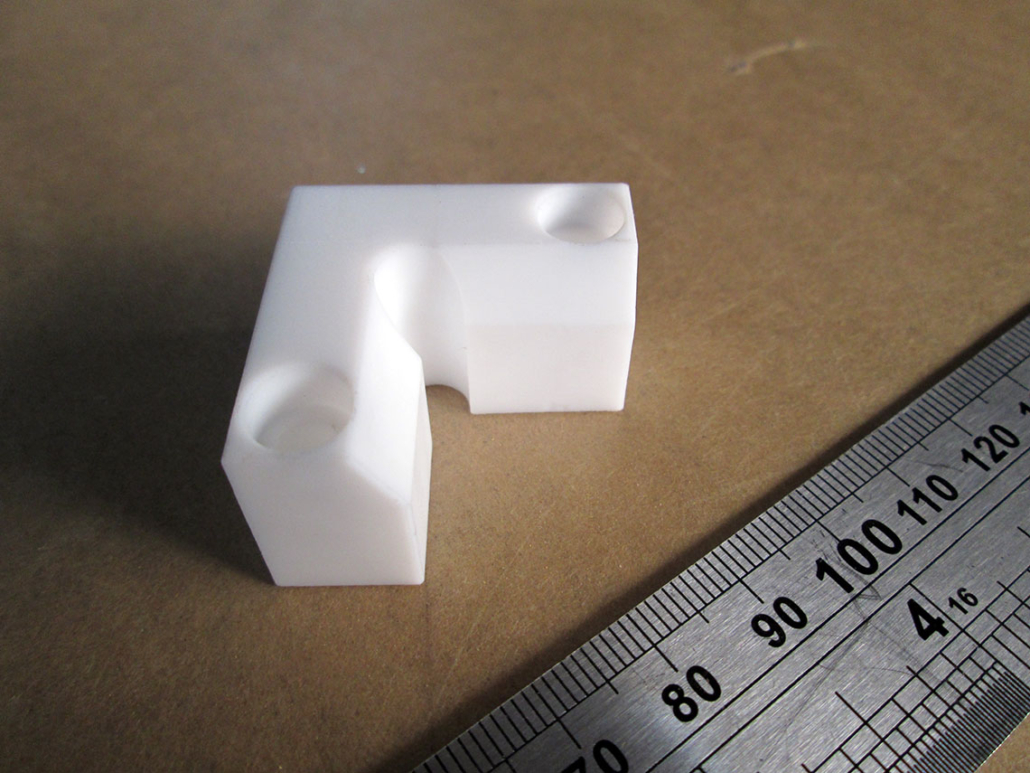

PTFE TEFLON

Productos

Pieza según plano, plancha, barra y tubo

El P.T.F.E. o Teflón® es un producto de color blanco que se obtiene por extrusión o por moldeo, sinterizando posteriormente el producto en hornos de convección.

El fabricado por moldeo es siempre superior en calidad y características al extruido.

Reúne tres características importantes que lo hacen casi único, y que son:

Su alta temperatura de utilización (260°C)
Su resistencia a casi todos los productos químicos
Su bajo coeficiente de rozamiento

La elaboración de productos de PTFE puede ser de material virgen o con diferentes cargas como ser, carbón, grafito, bronce, vidrio, según las necesidades del producto.

FICHA TECNICA:

PROPIEDADES	UNIDAD	PTFE
Peso específico	g/cm3	2.18
Absorción de humedad	%	0.00
Resistencia a la tracción	kg/cm2	280
Resist. a la compresión	kg/cm2	—
Resistencia a la flexión	kg/cm2	sin rotura
Coef. fricción dinámico	—	0.09
Calor de fusión	°C	330
Rigidez dieléctrica	KV/mm	50 a 80
Temp. de uso sin carga	°C	260

TUBOS, BARRAS AISLANTES EN MICARTA, PERTINAX, EPOXI, TEFLON ETC.

PRFV PRENSADOS

PRFV MOLDEADOS

PERTINAX

AISLADORES EPOXI CONICOS

Productos

Descargar ficha aquí

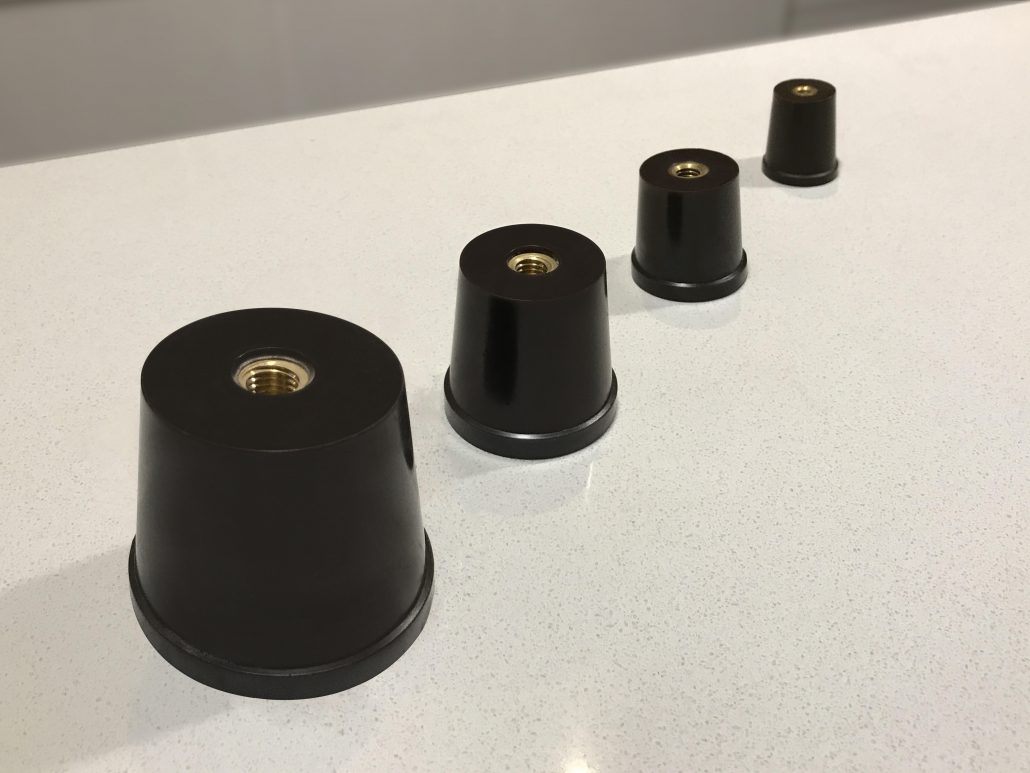

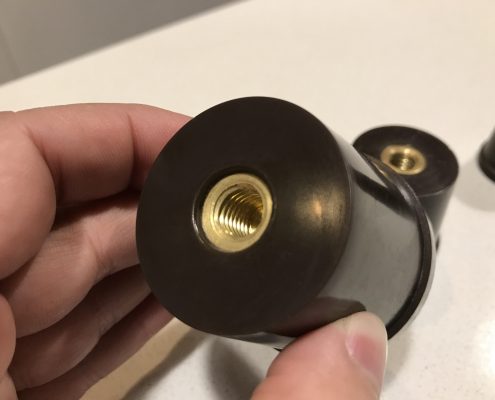

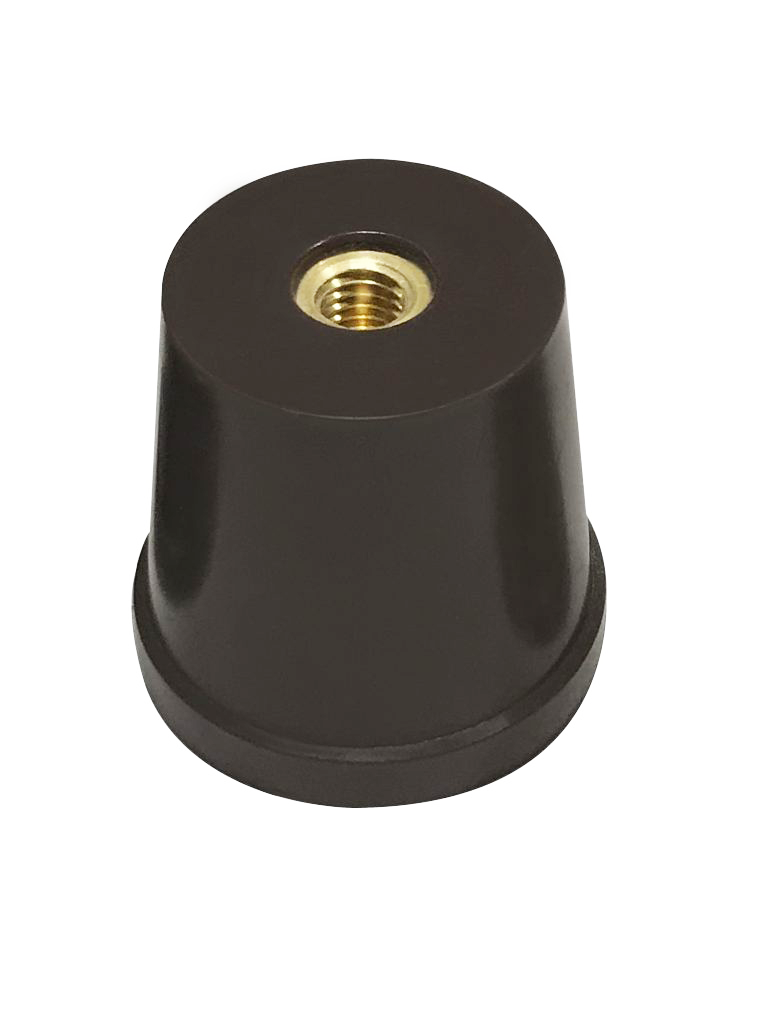

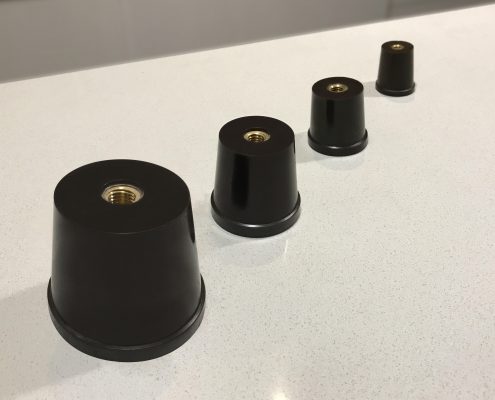

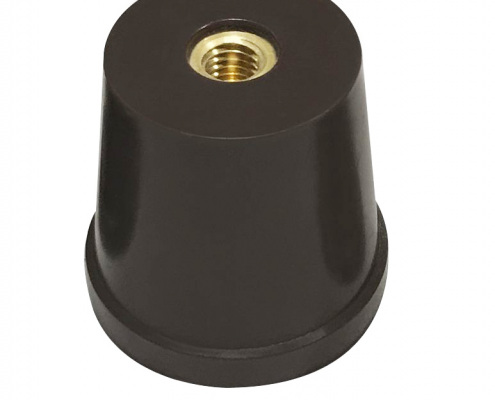

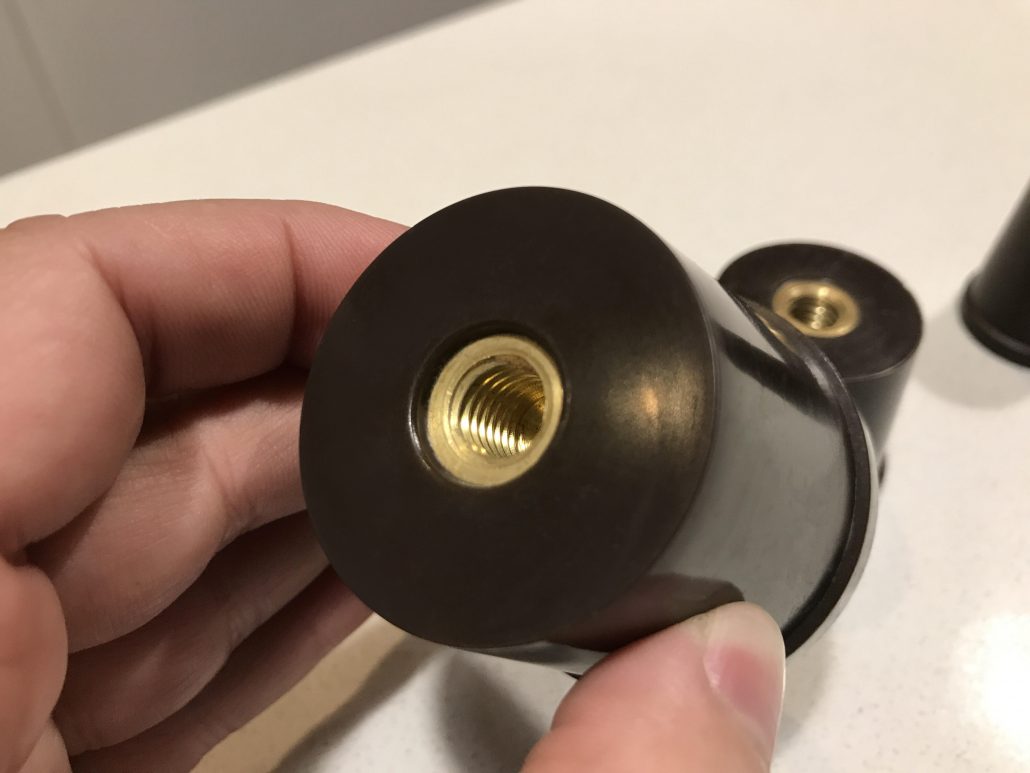

Los aisladores soporte barras cónicos en resina epoxi AFI aseguran la aislación eléctrica de la planchuela de cobre y la estructura metálica portante, resisten los esfuerzos mecánicos provocado por los cortocircuitos eventuales, también posee una excelente resistencia mecánica en condiciones húmedas y de contaminación ambiental.

AISLADORES LISOS

AISLADORES SOPORTE USO INTERIOR

EPOXI

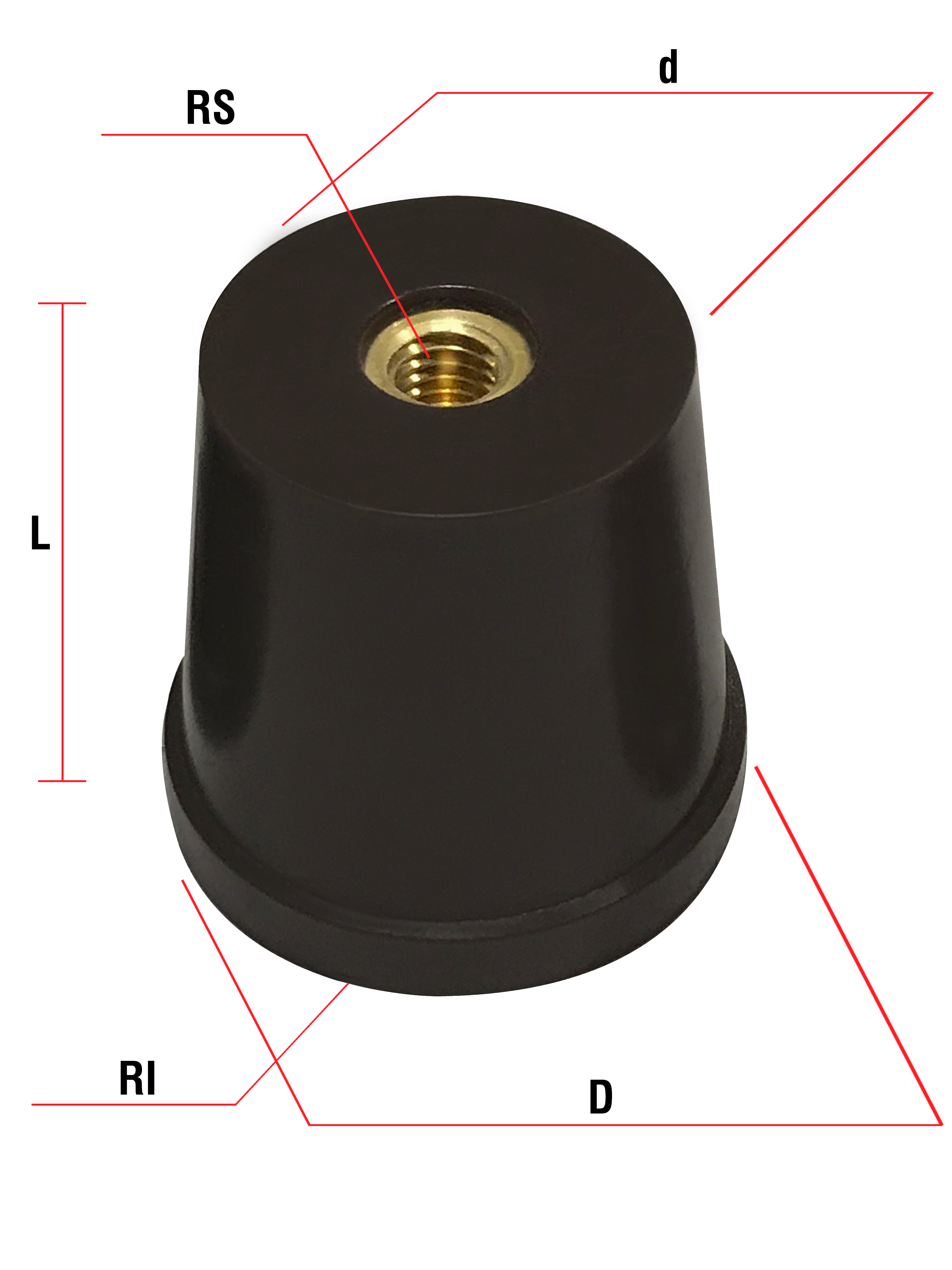

Modelo

TIPO

Dimensiones Generales

Tension

Rigidez Dielectrica KV

Esfuerzo Flexion

INSERTOS

D Ø

d Ø

Frec. Ind

Impulso

kgf(PO)

Material

AFI-0

Conico

300

RW 1/4″

M 6

laton

AFI-1P

Conico

1,5

450

RW 3/8″

M 10

laton

AFI-1/1

Conico

1,5

750

RW 3/8″

M 10

laton

AFI-1,5P

Conico

1250

RW 5/8″

RW 1/2″

M 16

M 12

laton

SILICONA G7

LAMINADOS Y PIEZAS EN SILICONA / VIDRIO G7

Piezas según plano, laminados.

Descargar ficha aquí

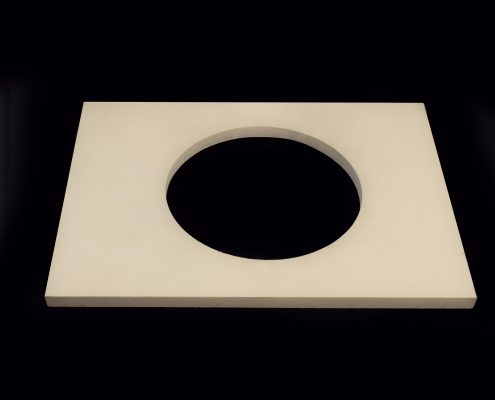

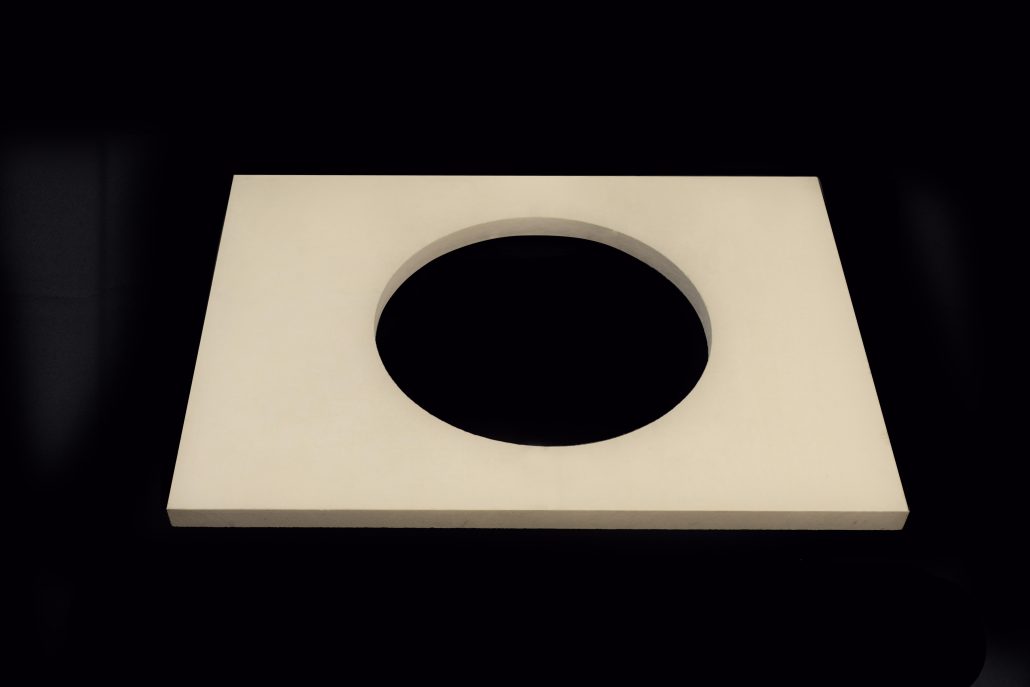

Laminados y piezas en silicona G7 para altas Temperaturas

Laminado en silicona/vidrio para aislación termoeléctrica clase B, muy buenas resistencia mecánica y eléctrica a temperaturas superiores a los 200 grados.

APLICACIONES:

Piezas mecanizadas que actúan como separadores, arandelas, bujes entre piezas de hierro de hornos eléctricos en acerías y aquellos lugares que por necesidad deben someter las aislaciones a altas temperaturas para su funcionamiento.

PRESENTACION:

Piezas mecanizadas s/plano, laminados a pedido (consultar medidas).

PROPIEDADES	UNIDAD	NORMA	VALOR
Peso específico	G/CM3	DIN 53479	>1.95
Absorción de agua	%	DIN 53495	<1.00
Resistencia a la flexión	N/mm2	DIN 53452	120
Resistencia a la flexión 180ºC	N/mm2	DIN 53452	>60
Resistencia a la compresión	N/mm2	DIN 53454	>350
Resistencia al corte	N	DIN 53463	>2000
Resistencia al impacto	KJ/m2	ISO 1642	25
Rigidez dieléctrica	Kv	ASTM D-149	20/25
Temperatura pico de trabajo	ºC		250-320

Productos

MECANIZADO DE PIEZAS PLÁSTICAS MICARTA, GRILON, APM, UHMW, DELRIN, PTFE, EPOXI, PRFV

PRFV (GPO3)

EPOXI/VIDRIO (G10, G11 Y FR4)

CUÑAS EPOXI, MAGNETICAS PARA MOTORES

MICARTA

FIRESTERM, REEMPLAZANTE DE ASBESTO, AMIANTO Y THERMOLITE

GRILON, POLIAMIDA 6

POLIETILENO UHMW

POLIETILENO APM

DELRIN RESINA ACETAL

PTFE TEFLON

TUBOS, BARRAS AISLANTES EN MICARTA, PERTINAX, EPOXI, TEFLON ETC.

PIEZAS PRENSADAS POR MATRIZ

MOLDEADOS DE PIEZAS

PERTINAX

AISLADORES EPOXI CONICOS

LAMINADOS Y PIEZAS EN SILICONA / VIDRIO G7
